Title: On the Non-Termination of Rupperts Algorithm
ArXiv ID: 1101.1071
발행일: 2015-03-17
저자: Alexander Rand
📝 초록 (Abstract)
루퍼트 알고리즘은 비급성 평면 직선 그래프에 대해 모든 각도보다 작거나 같은 α 값을 가진 삼각형 델라뉴 삼중 구조를 생성하는 알고리즘이다. 루퍼트는 이 알고리즘이 20.7° 이상의 모든 α 값에서 종료됨을 증명했으나, 실제 실험에서는 더 큰 각도인 33.8°까지도 종료되는 것으로 나타났다. 본 논문은 룁퍼트 알고리즘의 비종결성을 분석하며, 특히 30° 이하의 α 값에서 비종결성이 발생하지 않는 입력 예제를 제시한다.
💡 논문 핵심 해설 (Deep Analysis)
루퍼트 알고리즘은 삼각화 과정에서 각도에 대한 엄격한 제한을 설정함으로써, 평면 그래프를 안정적인 구조로 변환하는 데 중점을 두고 있다. 이 알고리즘의 핵심은 모든 삼각형이 최소 각도 α보다 작거나 같은 각도를 가지도록 하는 것이다. 초기 연구에서는 20.7°가 이 알고리즘이 종료되는 가장 작은 α 값으로 제시되었으나, 후속 실험을 통해 이는 매우 보수적인 추정이라는 것이 밝혀졌다.
파브 예제의 분석:
스티븐 파브는 루퍼트 알고리즘에서 비종결성이 발생하는 경우를 보여주는 예제를 제시했다. 이 예제에서는 두 개의 인접한 세그먼트가 30°의 각도로 삼각형을 형성하며, 이 구성은 알고리즘이 α > 30°일 때 비종결성을 일으키는 원인으로 작용한다. 파브는 더 긴 세그먼트가 분할되어 유사한 구성을 형성하게 되며, 작은 변형이 비종결성을 일으킨다는 것을 관찰했다.
비종결성의 극복:
논문에서는 파브 예제를 개선하여, 각 분할 시 세그먼트 길이가 1/√2로 감소하는 문제를 해결하려고 노력한다. 이를 위해 네 개의 인접한 세그먼트를 포함하는 새로운 예제를 제시하며, 이는 α > arctan(2 - 3/4)일 때 비종결성을 유발한다. 이러한 구성은 파브 예제보다 더 복잡하지만, 알고리즘의 성능에 대한 한계를 더욱 명확하게 이해할 수 있게 한다.
체우의 두 번째 알고리즘과 비교:
체우의 두 번째 알고리즘이 파브 예제에서는 종료되지만, 논문에서 제시된 새로운 예제에서는 비종결성을 보이는 점은 주목할 만하다. 이는 루퍼트 알고리즘이 아닌 다른 삼각화 방법에서도 비슷한 문제를 겪을 수 있음을 시사한다.
다양한 입력 구성의 분석:
논문은 세 개 또는 다섯 개인 인접한 세그먼트로 구성된 다양한 입력 예제를 통해 비종결성을 유도하는 방법을 제시한다. 특히, 네 개의 세그먼트로 구성된 예제는 α > 30°일 때 비종결성을 일으키며, 이는 파브 예제보다 더 엄격한 조건에서 비종결성이 발생함을 보여준다.
결론:
본 논문은 루퍼트 알고리즘의 비종결성에 대한 깊이 있는 이해를 제공하며, 특히 30° 이하의 α 값에서 비종결성이 발생하지 않는 입력 예제를 제시한다. 이러한 분석은 삼각화 알고리즘의 성능을 더욱 정교하게 평가하고 개선하는 데 중요한 기여를 한다.
이 논문은 루퍼트 알고리즘이 실제 적용에서 어떤 한계를 가질 수 있는지에 대한 이해를 깊게 하며, 이를 통해 더 효과적인 삼각화 방법을 개발할 수 있는 가능성을 제시한다. 특히, 비종결성 문제는 복잡한 그래프 구조에서 중요한 이슈로, 이러한 문제를 해결하는 것은 알고리즘의 안정성과 효율성을 크게 향상시키는 데 기여할 것이다.
논문은 또한 다양한 입력 구성에 대한 분석을 통해, 비종결성이 발생하는 조건을 더욱 명확하게 이해할 수 있게 한다. 이를 통해 삼각화 과정에서 예상치 못한 문제를 미리 방지하고, 더 안정적인 알고리즘 설계가 가능해진다.
마지막으로, 논문은 루퍼트 알고리즘이 아닌 다른 삼각화 방법에서도 비슷한 문제를 겪을 수 있음을 시사하며, 이는 삼각화 분야의 연구자들에게 중요한 시사점을 제공한다. 이를 통해 다양한 삼각화 알고리즘 간의 비교와 개선 방안에 대한 논의가 활발해질 것으로 예상된다.
이러한 깊이 있는 분석을 바탕으로, 루퍼트 알고리즘뿐만 아니라 다른 삼각화 방법들에서도 비종결성 문제를 해결하고 더 안정적인 결과를 얻기 위한 연구와 개선 작업이 계속될 것이다.
📄 논문 본문 발췌 (Excerpt)
## 루퍼트 알고리즘의 비종결성에 대한 연구
비급성 평면 직선 그래프에 대해, 루퍼트의 알고리즘은 모든 각도보다 작거나 같은 α 값을 가진 삼각형의 델라뉴 삼중 구조를 생성합니다. 루퍼트는 알고리즘이 모든 α (20.7° 이상)에 대해 종료됨을 증명했습니다. 또한, 분석의 약간의 확장은 모든 각도가 60°보다 큰 입력에도 결과를 확장시킵니다.
실제로는, α의 제한값 20.7°가 지나치게 보수적이라는 것이 밝혀졌습니다. 루퍼트는 알고리즘 실행 중 최소 각도가 30°에 도달한다는 것을 관찰했습니다. 셰우추크(Shewchuk)의 추가 실험[4]은 심지어 더 높은 값도 허용된다는 것을 시사했습니다: “실제로는, 알고리즘이 일반적으로 33.8°의 각도 제한으로 종료되지만, 종종 33.9°에서 실패합니다.”
본 논문에서는 루퍼트의 알고리즘이 일부 최소 각도 매개변수 α가 30° 미만일 때 비종결성을 보이지 않는 입력 예제를 제시합니다. 이를 위해 먼저 가장 잘 알려진 예제를 다시 살펴보겠습니다. 이 예제는 α > 30°일 때 어떤 α 값에서도 알고리즘이 비종결되는 원인을 일으킵니다.

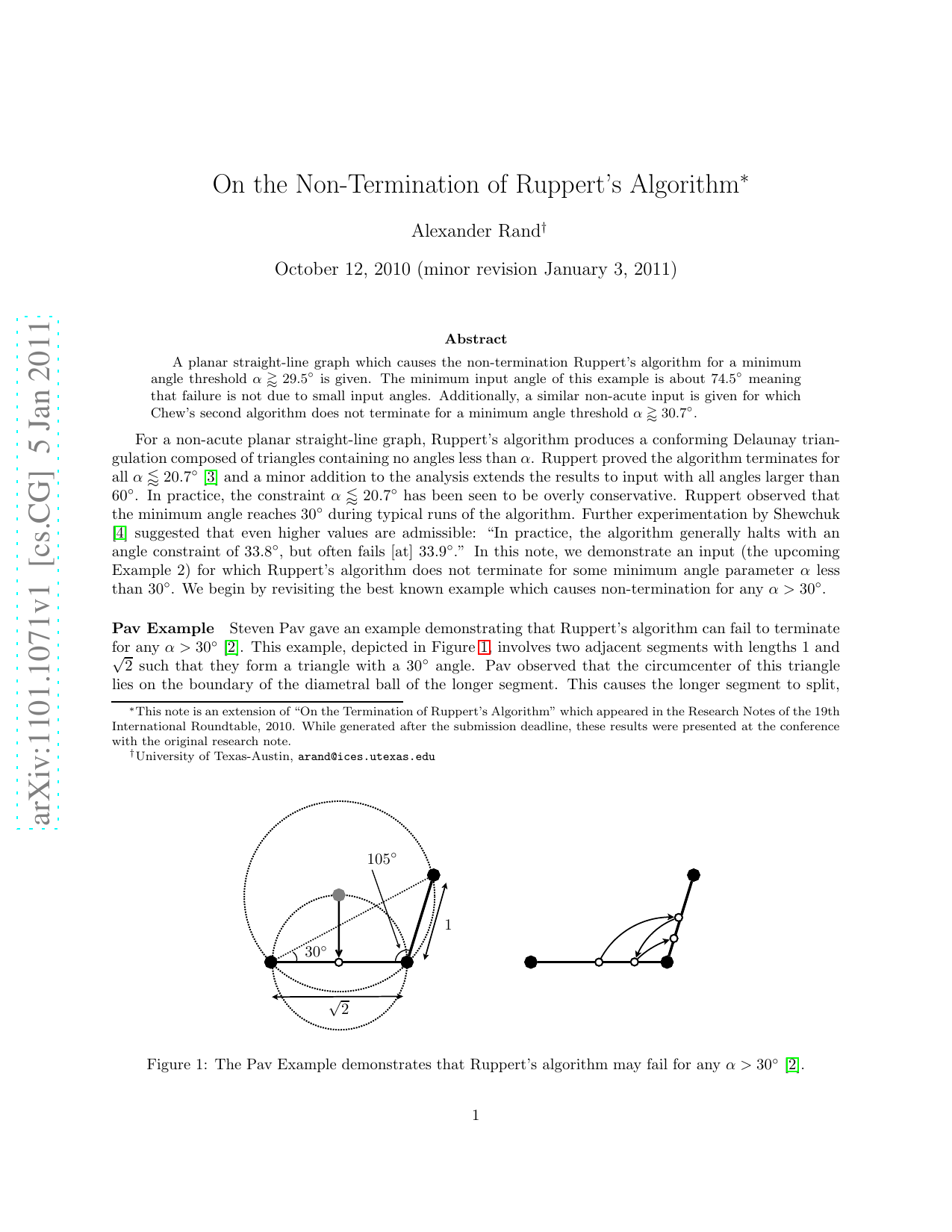

파브 예제: 스티븐 파브(Steven Pav)는 루퍼트의 알고리즘이 α > 30°일 때 비종결될 수 있음을 보여주는 예제를 제시했습니다[2]. 이 예제는 그림 1에 묘사된 두 개의 인접한 세그먼트를 포함합니다. 각 세그먼트의 길이는 1과 √2이며, 이들은 30°의 각도로 삼각형을 형성합니다. 파브는 이 삼각형의 원점이 더 긴 세그먼트의 지름 구의 경계에 위치한다는 것을 관찰했습니다. 이는 더 긴 세그먼트가 분할되어 유사한 구성을 형성하게 만듭니다. 작은 변형이 이 구성에서 비종결성을 일으킨다는 점에 유의하십시오.
파브 예제에 대한 개선: 파브 예제에 대한 개선은 핵심적인 장애물에 직면합니다: 각 분할은 세그먼트의 길이를 가장 큰 감소 비율인 1/√2로 줄여야 합니다. 이는 이론상 가능한 최대 감소율입니다. 이 문제를 해결하기 위해, 우리는 더 많은 인접한 입력 세그먼트를 포함하는 예제를 고려하여 각 중간 삽입 시 세그먼트 길이 감소를 줄일 수 있습니다. 그러나 이러한 모든 예제에서 입력 각도는 여전히 60°보다 커야 합니다.
예제 1: 비급성 입력을 고려해 봅시다. 이 입력은 네 개의 인접한 세그먼트의 길이가 2, 2 3/4, 2 1/2, 그리고 2 1/4인 경우를 포함합니다(그림 2 참조). 가장 긴 세그먼트와 가장 짧은 세그먼트의 끝점은 약 30.7°의 작은 각도로 델라뉴 삼각형을 형성합니다. α > arctan 2 - 3/4일 때, 이 삼각형의 원점이 더 긴 세그먼트를 침범하게 됩니다. 이는 중간 삽입을 유발하여 인접한 세그먼트의 길이가 1, 2 3/4, 2 1/2, 그리고 2 1/4로 변경됩니다. 여전히 짧은 세그먼트와 긴 세그먼트의 비율이 2 3/4입니다. 이 과정은 반복됩니다.
파브 예제는 루퍼트의 알고리즘 성능에 대한 더 엄격한 한계를 제공하지만, 예제 1도 중요한 의미를 지닙니다. 체우의 두 번째 알고리즘[1](Triangle[5]의 기본 메쉬 생성기로 널리 사용)은 파브 예제에서 종료되지만, 예제 1에서는 비종결됩니다.
예제 1의 접근 방식을 따라, 세그먼트가 세 개 또는 다섯 개인 입력을 구성하여 비종결성을 유도할 수 있습니다(그림 3 참조). 세 세그먼트 버전에서는 얇은 삼각형의 원점이 가장 긴 세그먼트를 침범하지 않으며, 연속적인 침범이 발생하지 않습니다. 다섯 세그먼트 변형은 α가 약 33°보다 클 때만 비종결성을 일으킵니다. 먼저, 두 개의 예제 1 복사본을 포함하는 네 세그먼트 입력을 고려해 봅시다(그림 4 왼쪽). 약 29°의 각도 덕분에 α > 30°일 때 모든 세그먼트를 순환하여 비종결성을 일으킬 수 있습니다.
마지막으로, 이 예제를 변형하여 다음과 같은 개선 사항을 얻습니다…
30도와 29도 각도를 균형 있게 맞춥니다. 그림 4(오른쪽)에서 보듯이 상단 세그먼트의 길이 (2a)와 두 세그먼트 사이의 각도 (θ)는 PSfrag 대체값입니다.
