4차원 루프를 이용한 3차원 프레임 구조의 운동학 그래픽 정역학

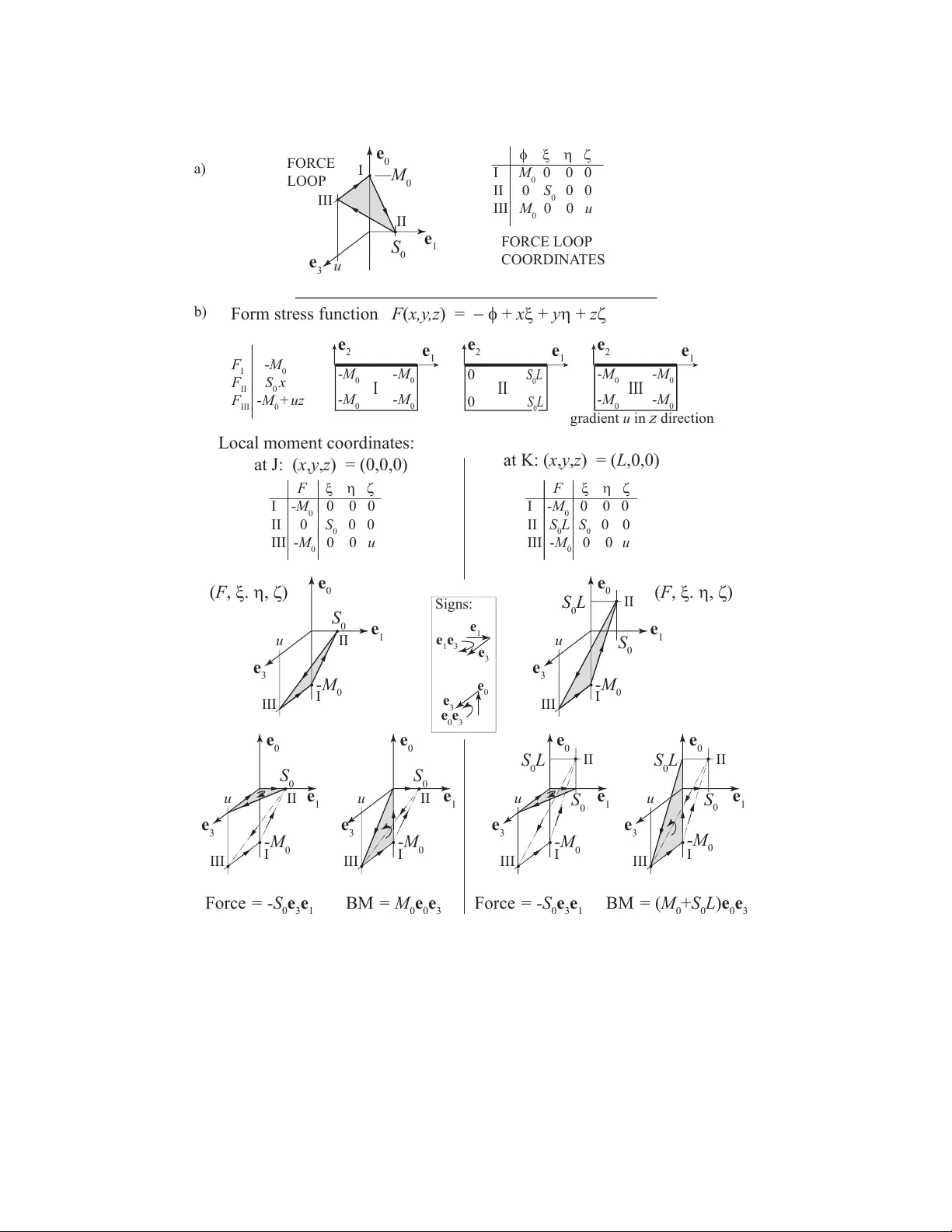

본 논문은 “강체 연결 3차원 프레임 구조의 완전 그래픽 정역학” 시리즈 제3부로, 앞선 두 논문에서 제시된 CW‑complex 기반의 4차원 루프 형식(Equilibrium Loop)을 운동학(Kinematics) 분야에 확장한다. 저자는 먼저 4차원 외부대수와 클리포드 대수를 도입해, 3차원 물리 공간(e₁, e₂, e₃)과 응력 함수 차원(e₀)으로 구성된 좌표계에서 bivector 를 이용해 힘·모멘트와 변위·회전을 각각 6개의 독립적인 면적 성분으로 표현한다. 1. **기초 정의** - 벡터 외적이 4차원에서 정의되지 않으므로, wedge product u∧v 로 bivector 를 정의하고, 이를 클리포드 곱 eᵢeⱼ 로 표기한다. - 응력 결과량 R = F + M 은 각각 F = F₁e₂e₃ + F₂e₃e₁ + F₃e₁e₂, M = M₁e₀e₁ + M₂e₀e₂ + M₃e₀e₃ 로 나타난다. - 변위 Y = Θ + U 역시 Θ = θ₁e₂e₃ + θ₂e₃e₁ + θ₃e₁e₂, U = u₁e₀e₁ + u₂e₀e₂ + u₃e₀e₃ 로 구성된다. 2. **루프와 대면** - 구조의 각 절단면(positive cut face)에서 형성되는 ‘폼 루프(form loop)’는 4차원 스트레스 공간에 존재하며, 그 루프의 6가지 투영 면적이 해당 절단면의 힘·모멘트 성분을 제공한다. - 동일한 절단면에 대해 ‘조정된 힘 루프(adjusted force loop)’를 정의하면, 국부 굽힘 모멘트와 전단 토크가 변위에 따라 연속적으로 변하는 모습을 면적의 변화로 시각화한다. - 조정된 힘 루프에 대응하는 ‘변위 루프(displacement loop)’는 U와 Θ 를 동시에 제공하며, 이는 절단면의 평행이동과 회전을 각각 bivector 면적으로 나타낸다. 3. **가상일 원리** - 가상일은 W = R ∧ Y 로 정의되며, 전개하면 W = (F+M)∧(Θ+U) = f·u + m·θ 로 단순화된다. 여기서 f와 m 은 전통적인 3차원 힘·모멘트 벡터, u와 θ 는 변위·회전 벡터이다. - 이 식은 4차원 부피 e₀e₁e₂e₃ 로 표현되는 top‑form 으로, 부피의 방향성은 가상일의 부호를, 크기는 f·u + m·θ 의 수치를 그대로 반영한다. - 교차 항이 소멸하는 이유는 bivector 의 반대칭성(동일 인덱스가 겹치면 0) 때문이며, 이는 구조 해석에서 힘·모멘트와 변위·회전이 정확히 쌍대 관계임을 기하학적으로 증명한다. 4. **Minkowski 합과의 연관성** - 기존 그래픽 정역학에서 2D 트러스의 폼·포스 다이어그램을 Minkowski 합으로 결합해 하중 경로를 시각화하던 방법을 3D와 4D로 확장한다. - 여기서는 힘 루프와 변위 루프를 각각 4차원 사각형(또는 입방체) 형태로 결합해, 각 바(bar)의 내부 가상일을 부피(또는 면적)로 나타낸다. - 외부 하중이 없는 경우, 전체 부피의 합은 0이 되며, 이는 가상일 원리의 기하학적 표현과 동일하다. 5. **예시: 빔 굽힘** - Euler‑Bernoulli 빔을 e₁ 축에 배치하고, 끝 전단·모멘트를 가정한다. 폼 루프는 빔 양단을 임의의 반환 경로로 연결해 닫힌 루프를 만든다. - 굽힘 모멘트 다이어그램(BMD)을 4차원 공간에 투영하면, BMD 자체가 하나의 루프가 되며, 그 면적은 회전(θ)과 직접 연관된다. - 조정된 힘 루프는 M₀ + S₀·x 형태로 면적이 선형적으로 증가하는 삼각형 루프이며, 이에 대응하는 변위 루프는 평행이동 u와 회전 θ 를 동시에 제공한다. - 가상일 계산은 W = f·u + m·θ 로 간단히 수행되며, 이는 전통적인 에너지 방정식과 동일한 결과를 제공한다. 6. **의의와 전망** - 4차원 루프를 이용해 힘·모멘트와 변위·회전을 동일한 기하학적 객체로 다룸으로써, 복잡한 3차원 프레임 구조의 정역학·운동학을 직관적으로 파악하고 시각화할 수 있다. - 이론적 기반은 CW‑complex와 외부대수에 기반하므로, 토폴로지적 변형(예: 절단·재결합)에도 강건하게 적용 가능하다. - 향후 연구에서는 비선형 재료 거동, 동적 해석, 그리고 실시간 그래픽 구현을 통해 설계 단계에서의 즉각적인 피드백 도구로 활용될 전망이다.
