거울빛으로 보는 입자 사건, 칼레이도스코픽 스크린터

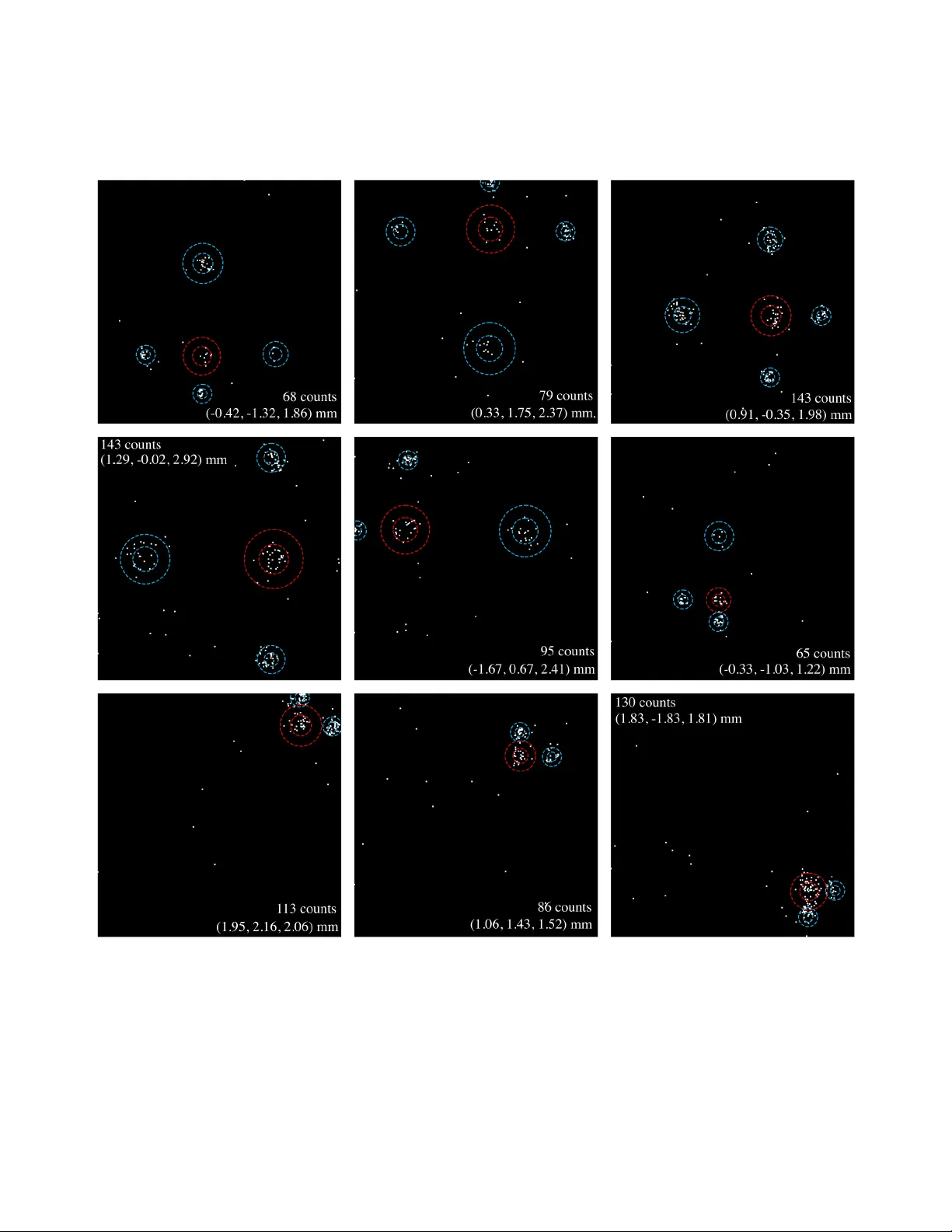

본 논문은 고에너지 입자와 방사선 검출에 널리 사용되는 투명 스크린터(Scintillator)의 빛 수집 효율을 크게 향상시키는 새로운 설계와 이를 활용한 3차원 사건 위치 복원 방법을 제시한다. 전통적인 스크린터‑검출 시스템은 단일 픽셀 검출기나 저해상도 카메라를 사용해 이벤트당 방출되는 수십 개 이하의 광자를 포착한다. 광자 수가 적어 신호 대 잡음비(SNR)가 낮고, 다크 카운트가 결과에 큰 영향을 미친다. 이러한 문제를 해결하기 위해 저자들은 스크린터 표면을 사각 피라미드 형태의 거울면(플래너 미러)으로 구성한 “칼레이도스코픽 스크린터”를 고안했다. 칼레이도스코픽 스크린터는 스크린터 내부에 네 개의 평면 거울을 배치해, 사건 발생점에서 방출된 광자가 직접 카메라에 도달하는 경로와 더불어 거울에 반사된 다중 경로를 동시에 수집한다. 각 거울은 사건 위치에 대한 기하학적 변환 Tₖ = I – 2 nₖ nₖᵀ 를 적용해 가상의 “거울 이미지” pₖ를 만든다. 이 가상의 이미지들은 실제 카메라 센서에 투영될 때 원본과 동일한 디포커스 블러를 갖지만, 거울의 유한 크기에 의해 발생하는 “트렁케이션 라인”이 존재한다. 트렁케이션 라인은 거울 가장자리에서 빛이 차단되는 영역을 정의하며, 이를 “수용 영역(acceptance zone)”과 “제거 영역(truncation zone)”으로 구분한다. 광학 모델링은 얇은 렌즈와 원형 구멍을 가정하고, 스크린터의 굴절률 n>1에 의해 실제 깊이와 겉보기 깊이가 d–d/n 만큼 차이 나는 점을 고려한다. 세계 좌표계는 피라미드 꼭대기(apex)를 원점으로 두고, z축이 피라미드 바닥을 향한다. 카메라 좌표계는 렌즈 중심을 원점으로 두고, z축이 스크린터를 향한다. 원뿔형 스크린터 내부에서 발생한 사건은 점광원으로 모델링되며, 원뿔형 디포커스 식 c = A·S₂·S₁·|S₁–z⁽ᵃ⁾|⁻¹·z⁽ᵃ⁾ 로 센서 상의 이미지 직경을 계산한다. 이미지 복원은 가우시안 혼합 모델(GMM)로 수행한다. 사건 자체와 K개의 거울 반사점(보통 K=4) 각각을 하나의 가우시안 컴포넌트로 두고, 센서에 기록된 N개의 광자 각각을 GMM의 샘플로 간주한다. 각 가우시안의 평균 µₖ는 투시 변환에 의해 (S₂·zₖ⁽ᵃ⁾)⁻¹·(xₖ, yₖ) 로 정의되고, 표준편차 σₖ는 위의 디포커스 식에 비례한다. 광자마다 가중치 wᵢ를 부여해 밀집된 신호 광자와 희소한 다크 카운트를 구분한다. wᵢ는 q개의 최근접 이웃에 대한 가우시안 커널 합으로 정의돼, 노이즈 억제 효과를 제공한다. EM(Expectation‑Maximization) 알고리즘을 이용해 사건 위치 (x₀, y₀, z₀) 와 혼합 가중치 πₖ 를 최우도 추정한다. 초기화 단계에서는 가능한 거울 반사 조합(C=3,4,5)을 탐색해 로그우도가 가장 높은 후보를 선택한다. E‑step에서는 각 광자 i 가 컴포넌트 k 에 속할 확률 rᵢₖ 를 계산하고, M‑step에서는 사건 좌표와 πₖ 를 업데이트한다. 정규화와 λ 정규화 항을 통해 과도한 파라미터 변동을 억제한다. 최적화가 수렴하면 원본 사건과 모든 거울 이미지가 일관된 3D 위치에 매핑되며, 이는 실제 물리적 사건 위치와 일치한다. 실험에서는 상용 CMOS 기반 SPAD 카메라와 ⁶⁰Co 감마선 소스를 사용해 실제 스크린터에 부착된 거울을 통해 수집된 이미지 데이터를 분석했다. 평균 10~15개의 광자(단일 이벤트당)만으로도 EM 알고리즘이 1~2 mm 수준의 3D 정밀도를 달성했으며, 비거울형 설계 대비 광량이 3배 이상 증가했다는 결과가 보고된다. 시뮬레이션에서는 다양한 입사각, 깊이, 그리고 다크 카운트 비율을 변형해도 알고리즘의 강인성이 유지됨을 확인했다. 핵심 기여는 다음과 같다. (1) 사각 피라미드 형태의 거울을 이용해 광량을 크게 증폭하는 스크린터 설계, (2) 거울 반사와 트렁케이션을 정량화한 광학 모델, (3) 광자 수가 극히 적은 상황에서도 확률적 GMM‑EM으로 3D 위치를 복원하는 알고리즘, (4) 상용 SPAD 카메라와 실험적 검증을 통한 실용성 입증. 한계점으로는 거울 표면의 미세 결함이나 코팅 손상 시 반사 효율이 저하될 수 있고, 고차 반사 이미지가 복잡해지면 트렁케이션 라인 계산이 어려워진다. 또한 현재는 사각 피라미드 형태에 최적화돼 있어 다른 형태(예: 원통형, 다면체)로의 일반화는 추가 연구가 필요하다. 향후 연구에서는 거울 코팅 최적화, 다중 카메라 배열을 통한 시야 확대, 실시간 EM 구현 및 고차 반사 활용을 목표로 할 수 있다.
