신경망 영감 마이크로그리드 무통신 보호 시스템

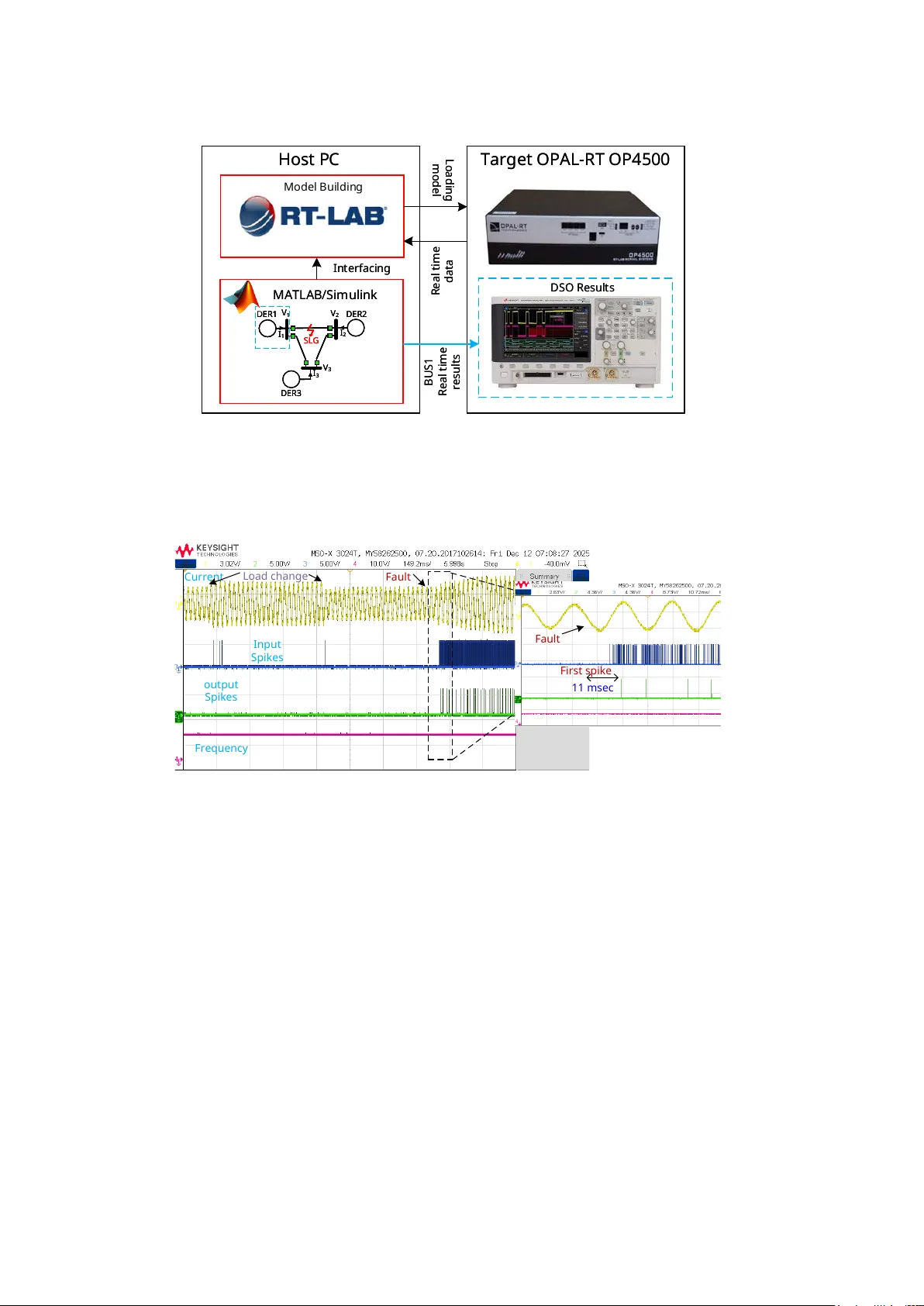

본 논문은 마이크로그리드의 보호 문제를 근본적으로 재구성한다. 기존 보호는 고장 전류가 충분히 크고, 전력 시스템 전체에 걸쳐 동기화된 데이터가 확보될 때만 효과적이었다. 그러나 인버터‑기반 DER이 다수인 현대 마이크로그리드에서는 고장 전류가 제한되고, 토폴로지 변화가 빈번해 전통적인 임피던스·전압·전류 기반 보호가 불안정해진다. 또한 통신‑지원 보호는 사이버 공격, 지연, 데이터 손실 등 새로운 위험을 도입한다. 이에 저자들은 ‘신경망 영감(neuromorphic)’ 보호 프레임워크를 제안한다. 핵심 아이디어는 각 DER을 생물학적 뉴런에 비유해, 로컬 전압·전류·전력 변동을 실시간으로 감지하고, 이를 스파이크 신호로 변환한다. 구체적으로, 교란 지수 D(t)=α|ΔV|+β|ΔI|+γ|ΔP| 를 정의하고, 이를 역시간 함수 Ts(t)=1/(1+k·D(t)) 로 매핑해 스파이크 간격을 조절한다. D(t)가 클수록 Ts(t)가 짧아져 스파이크가 빠르게 발생한다. 각 DER은 LIF(Leaky‑Integrate‑and‑Fire) 모델을 사용해 입력 스파이크를 적분하고, 막전위 Vm(t)가 적응형 임계값 Vth(t)를 초과하면 출력 스파이크를 발생시킨다. 스파이크 타이밍은 고장 위치와 심각도를 내재적으로 인코딩한다. 가장 먼저 스파이크를 발생시킨 DER은 고장에 가장 근접한 것으로 판단되어, 해당 DER에 연결된 회로 차단기(CB)를 즉시 개폐한다. 이를 First‑to‑Spike(FTTS) 로직이라 부르며, 이는 Traveling‑Wave 보호가 고주파 파형 전파 시간을 이용해 고장을 식별하는 원리와 유사하지만, GPS 동기화·고속 센서·전용 통신망이 필요 없다는 장점을 가진다. 시스템 구현은 두 단계로 이루어진다. 1) 이벤트‑드리븐 센싱 단계에서 전압·전류·전력 변동을 측정해 D(t) 를 계산한다. 2) 스파이크 인코딩 단계에서 D(t) 를 역시간 함수에 매핑해 입력 스파이크를 생성하고, LIF 뉴런이 이를 적분해 출력 스파이크를 만든다. 적응형 임계값은 실시간 D(t)와 Vm(t) 를 기반으로 동적으로 조정돼, 정상 부하 변동 시 불필요한 스파이크 생성을 억제한다. 시뮬레이션은 3‑버스 링, 5‑버스 메쉬, 9‑버스 복합 토폴로지 등 다양한 마이크로그리드 구성을 대상으로 수행되었다. 고장 유형은 단상‑접지(SLG), 2상‑접지(LLG), 3상‑접지(LLL), 라인‑라인(L-L) 등 12가지로 확장했으며, 각 고장은 0.1 pu~0.8 pu 범위의 임피던스를 갖도록 설정했다. 결과는 다음과 같다. (1) 트립 지연은 10 ms(가장 심각한 AB‑C 고장)에서 58 ms(가장 약한 AG 고장) 사이였으며, 기존 보호가 200~450 ms에 머물렀던 것과 큰 차이를 보였다. (2) 검출 정확도는 98 % 이상, 공간 선택성은 97 % 이상을 유지했다. (3) 다중 고장 상황에서도 가장 가까운 DER이 먼저 스파이크를 발생시켜 정확한 고장 구역을 식별했다. (4) OP4500 하드웨어‑인‑더‑루프 실험을 통해 LIF 회로와 스파이크 인코더가 실제 전력 전자 장치와 실시간 연동 가능함을 입증했다. 제한점으로는 스파이크 생성에 필요한 샘플링 주기가 10 kHz 수준으로, 고주파 잡음에 민감할 수 있다는 점이다. 또한 DER 간 전기적 결합이 충분히 강해야 스파이크 전파가 보장되므로, 저전압·저전류 마이크로그리드에서는 전선 설계가 추가 과제로 남는다. 향후 연구에서는 (a) 잡음 억제를 위한 디지털 필터링 및 스파이크 전처리, (b) 다중 스파이크 융합을 통한 다중 고장 구분 알고리즘, (c) 블록체인 기반 인증을 결합한 사이버 보안 강화 방안 등을 제시한다. 결론적으로, 이 논문은 마이크로그리드 보호에 신경망 원리를 성공적으로 적용한 최초 사례 중 하나이며, 통신‑프리, 초고속, 플러그‑앤‑플레이 보호 체계의 실현 가능성을 제시한다. 이는 향후 분산형 재생에너지와 전력 전자 기반 마이크로그리드가 확대될 때, 안전하고 탄력적인 전력망 운영을 위한 핵심 기술로 자리 잡을 전망이다.
