3D 프린터 실시간 진동·음향 분석으로 품질 관리

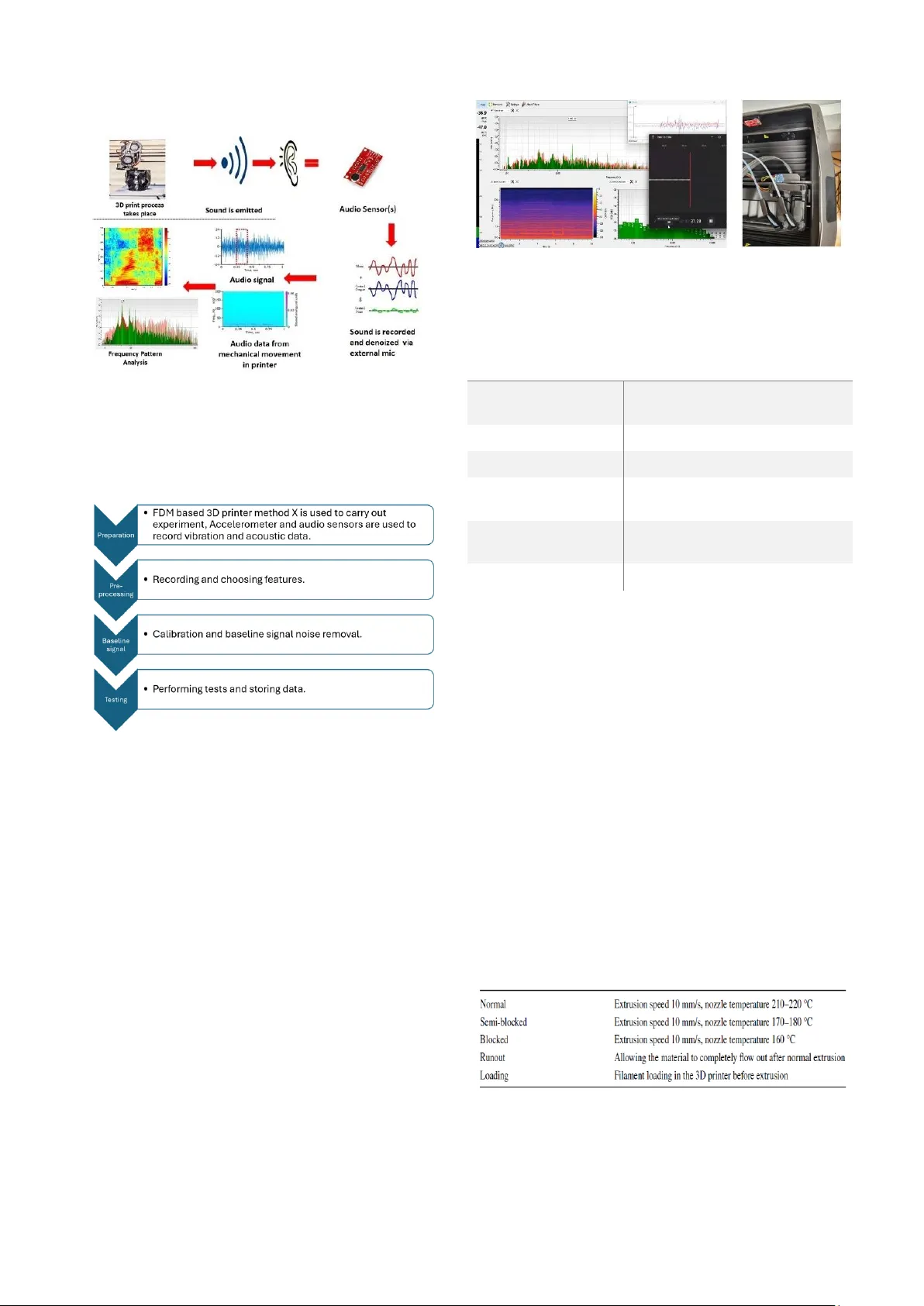

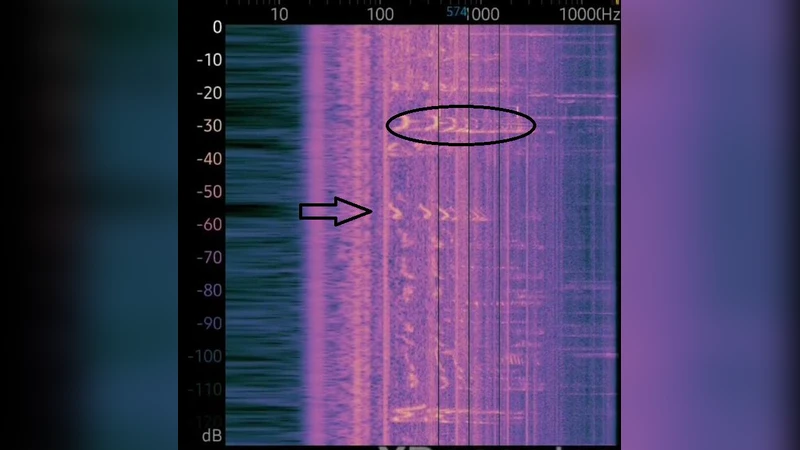

본 논문은 FDM(융합 적층 제조) 방식의 3D 프린터, 특히 MakerBot Method X를 대상으로 인‑시투(현장) 진동 및 음향 데이터를 수집·분석함으로써 프린터 상태 모니터링과 품질 관리 방안을 제시한다. 서론에서는 3D 프린팅 과정에서 발생하는 진동이 제품 품질에 미치는 부정적 영향을 강조하고, 기존 연구에서 가속도계와 음향 센서를 활용한 상태 모니터링이 활발히 진행되고 있음을 언급한다. 이어서 본 연구의 목표를 ‘프린터의 동작 패턴을 이해하고, 적절한 센서를 선택해 실시간 데이터를 통해 프린터 상태를 판단한다’는 것으로 정의한다. 배경 섹션에서는 FDM 프린터의 구조와 동작 원리를 상세히 설명한다. X, Y, Z 축 모터가 각각 프린트 헤드와 베드의 위치를 제어하며, 프린트 헤드가 2축( X‑Y )을, 베드가 Z축을 이동한다. 프린팅 경로는 연속 이동, 점‑점 이동, 지그재그 이동으로 구분되며, 특히 지그재그는 급격한 방향 전환으로 인해 진동이 크게 발생한다. 또한 프린터의 주요 부품(노즐, 히터 블록, 아이들러 풀리 등)과 그 기능을 도식화하고, 결함 발생 시 모니터링이 필요한 요소(노즐 막힘, 온도 이상, 필라멘트 런아웃 등)를 제시한다. 진동 신호 전처리 파트에서는 ADXL 335 가속도계를 사용해 2 kHz 샘플링으로 데이터를 획득한다. Nyquist 이론에 따라 최소 2배 이상의 샘플링이 필요함을 강조하고, 과도한 샘플링은 연산 비용을 증가시킨다는 점을 고려해 2 kHz를 선택했다. 시간‑도메인 특징으로 평균, 표준편차, RMS, CF(피크‑밸리 비), KI(진동 지수)를 계산했으며, RMS는 에너지 수준을, CF는 피크‑밸리 비율을, KI는 진동 강도를 나타낸다. 음향 신호 전처리에서는 SparkFun 사의 마이크를 이용해 50 Hz‑16 kHz 범위의 소리를 수집하고, 5 kHz 샘플링으로 디지털화한다. 1‑2500 Hz 밴드패스 필터링 후 Spectroid를 통해 주파수 스펙트럼을 시각화한다. Y축 스테퍼 모터의 기본 주파수 381 Hz와 그 고조파가 지속적으로 관측되며, 프린팅 중에는 100‑1000 Hz 사이에 급격한 스펙트럼 피크가 나타난다. 이는 모터, 기어, 벨트 등에서 발생하는 구조적 진동을 의미한다. 실험 설계는 다음과 같다. FFF(FFF) 프린터, 가속도계, 음향 센서, Arduino Uno 기반 DAQ, 그리고 노트북을 연결해 데이터 수집 체계를 구축한다. 프린터는 ABS‑R 재료를 사용해 0.2 mm 레이어 두께, 0.4 mm 노즐 직경, 10 mm/s 압출 속도로 2인치 정사각형 모델을 출력한다. 실험 조건은 정상 상태, 반막힘, 완전 막힘, 런아웃, 로딩 등 다섯 가지 상태를 재현해 센서 데이터가 어떻게 변하는지 관찰한다. 관측 결과는 크게 두 부분으로 나뉜다. 첫째, 진동 데이터는 Y축 모터만 작동할 때 기본 주파수 381 Hz와 고조파가 나타나며, 프린트 헤드가 움직일 때는 진동이 급격히 증가한다. 특히 지그재그 이동 구간에서 RMS와 KI 값이 최고치를 기록한다. 이는 급격한 가속·감속과 방향 전환이 구조적 공진을 유발하기 때문이다. 둘째, 음향 데이터는 연속 이동 시 비교적 안정적인 스펙트럼을 보이지만, 프린트 헤드가 이동할 때는 100‑1000 Hz 사이에 고주파 피크가 나타난다. 지그재그 구간에서는 이러한 피크가 더욱 뚜렷하게 나타나며, 이는 진동과 직접 연관된 음향 방출이다. 논의에서는 이러한 진동·음향 특성이 프린터의 상태를 실시간으로 판단하는 데 활용될 수 있음을 강조한다. 예를 들어, 급격한 진동 피크와 동시에 고주파 음향 피크가 발생하면 노즐 막힘이나 필라멘트 런아웃과 같은 이상 상황을 추정할 수 있다. 또한 다중 센서(가속도계, 마이크, 열센서, 광센서 등)를 결합하면 보다 정밀한 상태 모니터링이 가능하며, 머신러닝 기반 이상 탐지 모델을 적용해 자동화된 결함 진단이 가능하다. 결론에서는 가속도계와 음향 센서를 이용한 인‑시투 모니터링 시스템이 프린터의 동작 상태를 정량적으로 파악하고, 급격한 진동·음향 변화를 통해 결함을 조기에 감지할 수 있음을 입증한다. 향후 연구 과제로는 센서 데이터의 실시간 스트리밍 및 클라우드 기반 분석, 다중 센서 융합 알고리즘 개발, 그리고 진동 억제를 위한 피드백 제어 시스템 구축이 제시된다.
