딥러닝 없는 하드웨어 이미지 처리 나노자석으로 잡음 억제와 에지 검출

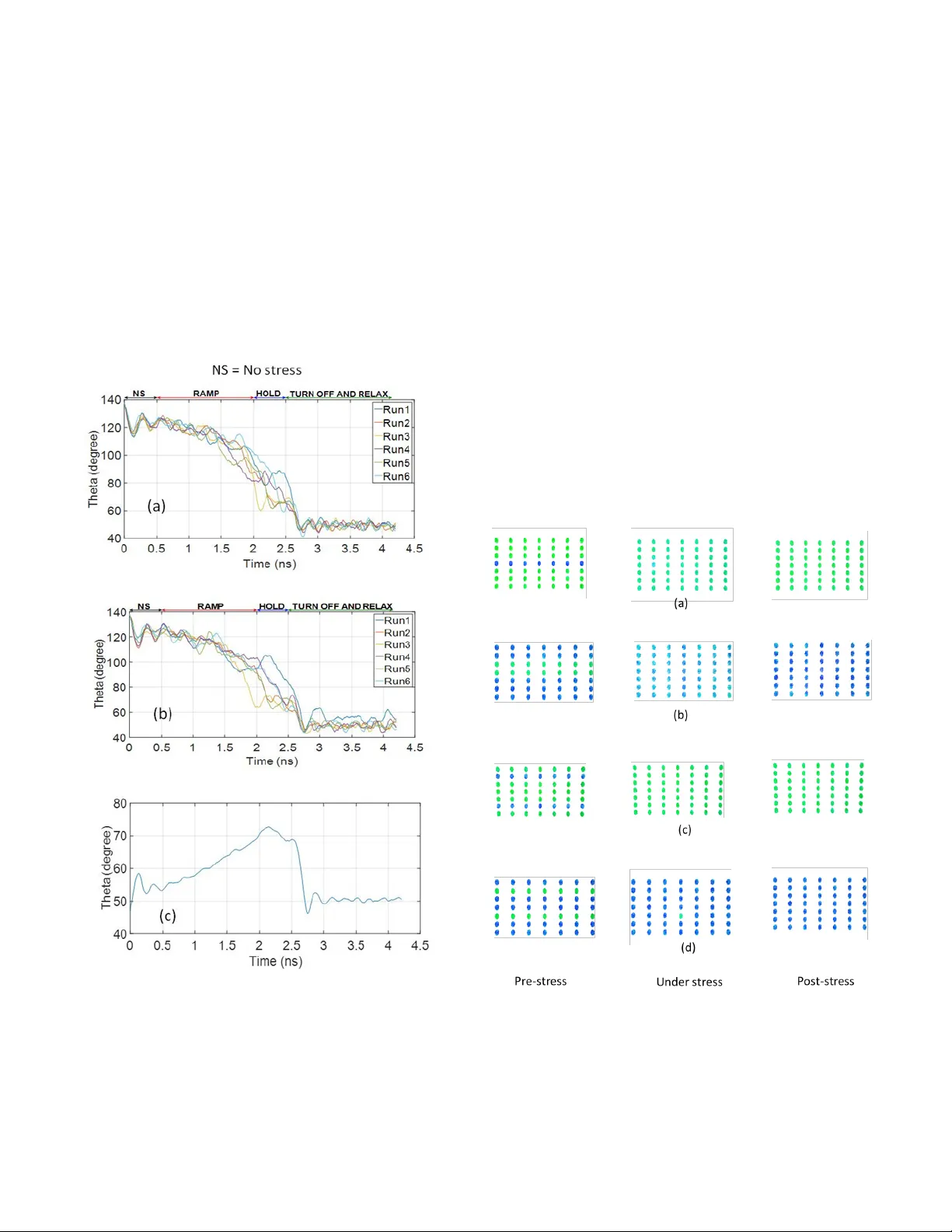

본 논문은 압전 기판 위에 주기적으로 배열된 타원형 나노자석을 이용해 흑백 이미지를 하드웨어적으로 처리하는 새로운 패러다임을 제시한다. 먼저, 각 나노자석은 두 개의 안정적인 자기화 방향을 갖도록 설계되었으며, 이는 타원형 형태와 마이너 축을 따라 인가된 정적 자기장에 의해 보장된다. θ≈48.6°와 θ≈131.4° 두 방향은 각각 검은색과 흰색 픽셀을 의미한다. 이미지 데이터를 자석에 기록하기 위해서는 스핀 전이 토크(Spin‑Transfer Torque, STT)를 이용한다. MTJ(자기 터널 접합)의 하드 레이어는 영구적인 자기화 방향을 유지하고, 소프트 레이어는 나노자석 자체가 된다. 전압을 하드 레이어와 소프트 레이어 사이에 인가하면 전자 흐름에 의해 스핀 전이가 발생하고, 소프트 레이어의 자기화가 원하는 방향으로 전환된다. 이렇게 하면 전압 신호를 통해 직접 픽셀 색을 자석의 자기 상태로 변환할 수 있다. 읽기 과정은 MTJ의 저항을 측정함으로써 수행된다. 두 레이어가 평행하면 저저항, 반평행이면 고저항이 나타나며, 이는 각각 검은색·흰색 픽셀에 대응한다. 따라서 동일한 MTJ 구조가 기록·읽기 양쪽 역할을 수행한다. 이미지 처리 핵심은 자석 간의 쌍극자 상호작용이다. 인접한 자석들의 자기화 상태가 생성하는 쌍극자 필드는 특정 자석에 대해 두 안정 상태 중 하나의 에너지를 낮춘다. 주변 픽셀과 동일한 색을 갖는 것이 에너지적으로 유리하므로, 잡음(예: 흰색 픽셀이 검은 배경에 섞인 경우)이나 에지(색이 급격히 변하는 영역)에서 자석은 자연스럽게 주변과 일치하는 상태로 전이하려는 경향을 보인다. 하지만 실제 시스템에서는 두 상태 사이에 에너지 장벽이 존재한다. 장벽이 낮으면 열 플럭스에 의해 자동 전이가 일어나 잡음이 스스로 사라지지만, 장벽이 4 kT 이상이면 열에 의한 전이가 거의 불가능해진다. 이를 해결하기 위해 논문은 전압 구동 스트레인을 ‘클럭’으로 도입한다. 압전 기판에 전압을 인가하면 전역적인 압축(또는 인장) 스트레인이 발생하고, 이는 자석의 마그네토스트릭 에너지 항을 변형한다. 압축 스트레인(σ<0)은 에너지 장벽을 최소화하여 θ=90°에서 장벽을 사실상 사라지게 만든다. 따라서 높은 장벽을 가진 자석도 스트레인 적용 시점에만 낮은 에너지 경로를 통해 선호 상태로 전이한다. 스트레인 제거 후에는 새로운 자기화 상태가 유지된다. 시뮬레이션 결과는 두 가지 사례를 보여준다. 첫 번째는 77 × 77 픽셀 이미지에서 단일 흰색 잡음 픽셀이 주변 검은색 픽셀에 의해 자동 복구되는 경우이다. 여기서는 장벽이 4.6 kT로 낮아 열 플럭스로 충분히 전이가 일어난다. 두 번째는 두 개의 인접한 흰색 잡음 픽셀이 존재하는 경우로, 장벽이 높아 열에 의한 복구가 불가능하다. 이때 10.5 MPa 정도의 전압 구동 압축 스트레인을 가하면 장벽이 억제되어 두 픽셀이 정확히 검은색으로 전이한다. 마이크로마그네틱 시뮬레이션(MuMax3)으로 검증했으며, 셀 크기 3 nm × 3 nm × 2 nm까지 세밀히 조정해 결과의 수렴성을 확보하였다. 에너지 효율 측면에서, 자석 자체에 전류가 흐르지 않으며, 쌍극자 상호작용은 물리적 연결이 없는 ‘무선’ 방식이므로 전력 손실이 거의 없다. 스트레인 발생에 필요한 전압은 수백 밀리볼트 수준이며, 전체 이미지 처리 시간은 수 나노초에 불과하다. 이는 기존 FPGA·GPU·ASIC 기반 이미지 처리에 비해 전력·속도 모두에서 큰 이점을 제공한다. 또한, 사용된 마그네토스트릭 재료인 Terfenol‑D는 λs≈600 ppm의 높은 마그네토스트릭 계수를 가지고 있어 작은 전압으로도 충분한 스트레인 전달이 가능하다. 자석의 크기와 배열 간격(수평 285 nm, 수직 150 nm)은 쌍극자 결합 강도를 조절해 원하는 이미지 처리 범위와 정확도를 맞출 수 있게 설계되었다. 결론적으로, 이 연구는 (1) 흑백 픽셀을 자석의 두 자기화 상태에 매핑, (2) MTJ를 통한 비파괴 읽기·쓰기, (3) 전압 구동 스트레인으로 에너지 장벽을 일시적으로 낮춰 이미지 처리 ‘클럭’ 역할, (4) 쌍극자 상호작용을 이용한 잡음 억제와 에지 검출이라는 네 가지 핵심 메커니즘을 결합한 하드웨어 이미지 처리 시스템을 제안한다. 이 시스템은 초고속·초저전력 이미지 처리의 새로운 가능성을 열어주며, 향후 나노스핀트로닉스 기반 비전 및 센서 응용에 중요한 기반 기술이 될 것으로 기대된다.
