에너지 효율적인 하이브리드 스핀트로닉‑스트레인트로닉 재구성 비트 비교기
본 논문은 전기적 스트레인을 이용해 마그네토스트릭 접점의 이중안정 자화 상태를 제어하고, 스핀밸브 저항 차이를 이용해 입력 비트와 레퍼런스 비트를 비교하는 재구성 가능한 N비트 비교기를 제안한다. 단일 비트 비교소자는 100 MΩ(저저항)와 150 MΩ(고저항) 사이의 저항 변화를 보이며, 16‑bit 전체 비교기는 약 416 MHz에서 동작하면서 사이클당 420 aJ 이하의 에너지만 소모한다. 실온 열잡음에도 99.9999 % 이상의 정확도를…
저자: Ayan K. Biswas, Jayasimha Atulasimha, Supriyo B

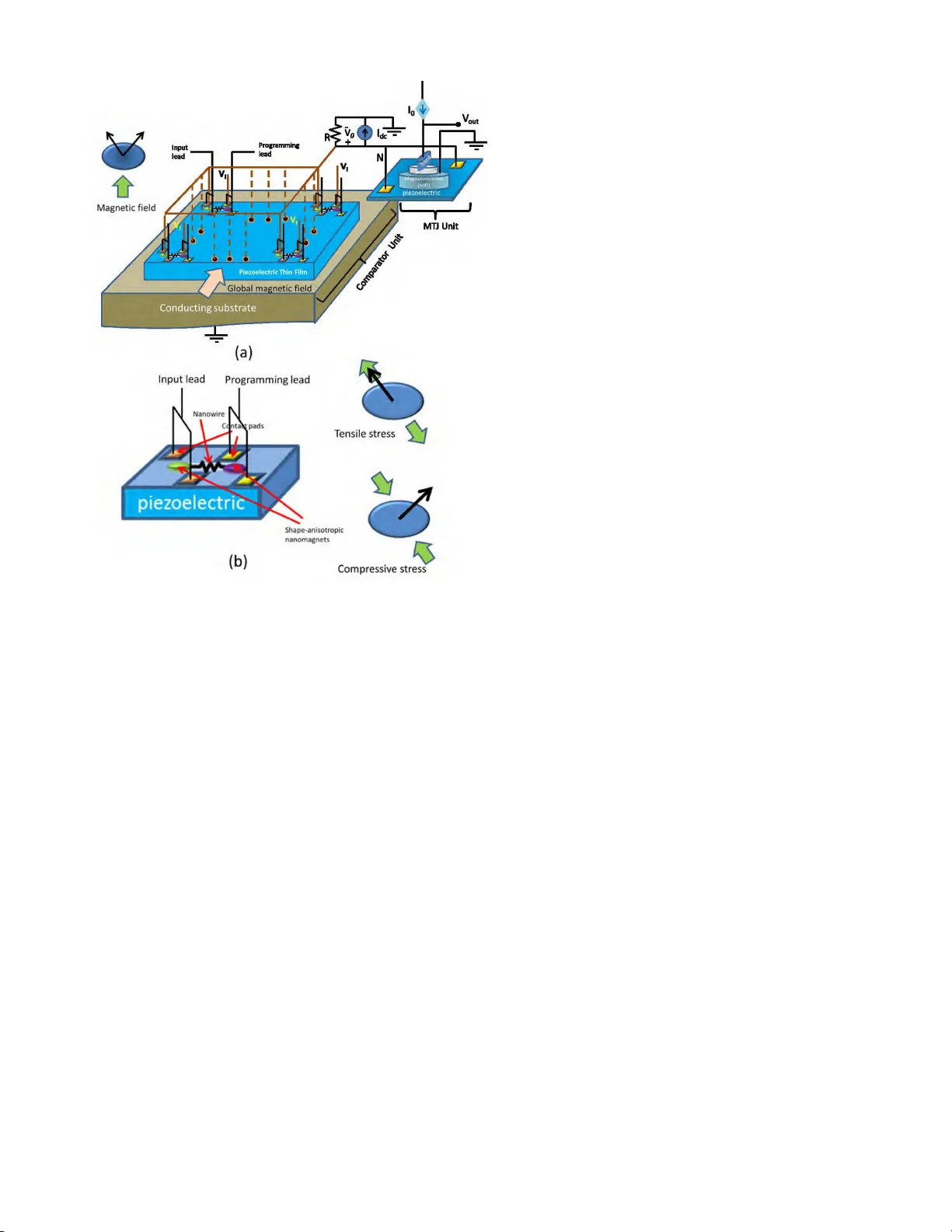

본 논문은 전기적 스트레인을 이용해 마그네토스트릭 전극의 자화 방향을 제어하고, 스핀밸브의 저항 변화를 통해 비트 비교를 수행하는 재구성 가능한 N비트 비교기를 제안한다. 장치는 n⁺‑Si 기판 위에 PZT 박막을 증착하고, 그 위에 50 nm 직경 InSb 나노와이어를 채널로 하는 스핀밸브를 형성한다. 스핀밸브의 양쪽 전극은 타원형 마그네토스트릭 나노자석(예: Terfenol‑D)으로, 각각 두 개의 전극 쌍(프로그래밍 전극, 입력 전극)과 연결된 전극을 통해 전압을 인가한다. 전압의 극성에 따라 전극 주변에 인장·압축 스트레인이 발생하고, 마그네토스트릭 효과에 의해 자화가 두 개의 이중안정 상태 중 하나로 전환된다. 양극 전극에 양전압을 가하면 ‘1’, 음전압을 가하면 ‘0’으로 비트를 기록한다.
비트 비교는 두 전극의 자화가 동일하면 스핀밸브의 전자 스핀 정렬이 동일해 저항이 낮아지고, 자화가 서로 직각이면 저항이 상승한다. 저항 차이는 스핀 주입·검출 효율 η₁·η₂에 의해 약 1.5배 정도이며, 이는 전압 차이 V₀를 통해 감지 가능하다. N개의 스핀밸브를 병렬 연결하고, 각 스핀밸브의 저항을 하나의 저항 R에 직렬 연결한 뒤 공통 전압 V_I를 인가하면, V₀=V_I·∑(R·r_n⁻¹) 형태로 전체 전도에 비례한다. 비트가 모두 일치하면 모든 스핀밸브가 저저항 상태가 되어 V₀가 최대값 V_match가 되고, 하나라도 불일치하면 최소 하나의 스핀밸브가 고저항 상태가 되어 V₀가 V_mismatch 이하가 된다.
이 전압 V₀는 동일 기판 위에 배치된 MTJ(Magneto‑Tunnel Junction)의 전극에 인가된다. MTJ는 고자성 하드 레이어와 마그네토스트릭 소프트 레이어로 구성되며, 소프트 레이어는 PZT 박막과 결합돼 전압에 의해 스트레인을 받아 자화가 전환된다. V₀가 MTJ의 스위칭 임계전압 V_th(≈75–98 mV, 열잡음에 의해 ±11 mV 변동) 이상이면 소프트 레이어가 전환되어 MTJ는 저저항 상태가 되고, 그렇지 않으면 고저항 상태를 유지한다. 따라서 V₀≥V_th이면 전체 비트 스트림이 완전 일치함을, V₀
