산란 매질을 통한 비침습 초고해상도 영상 기술

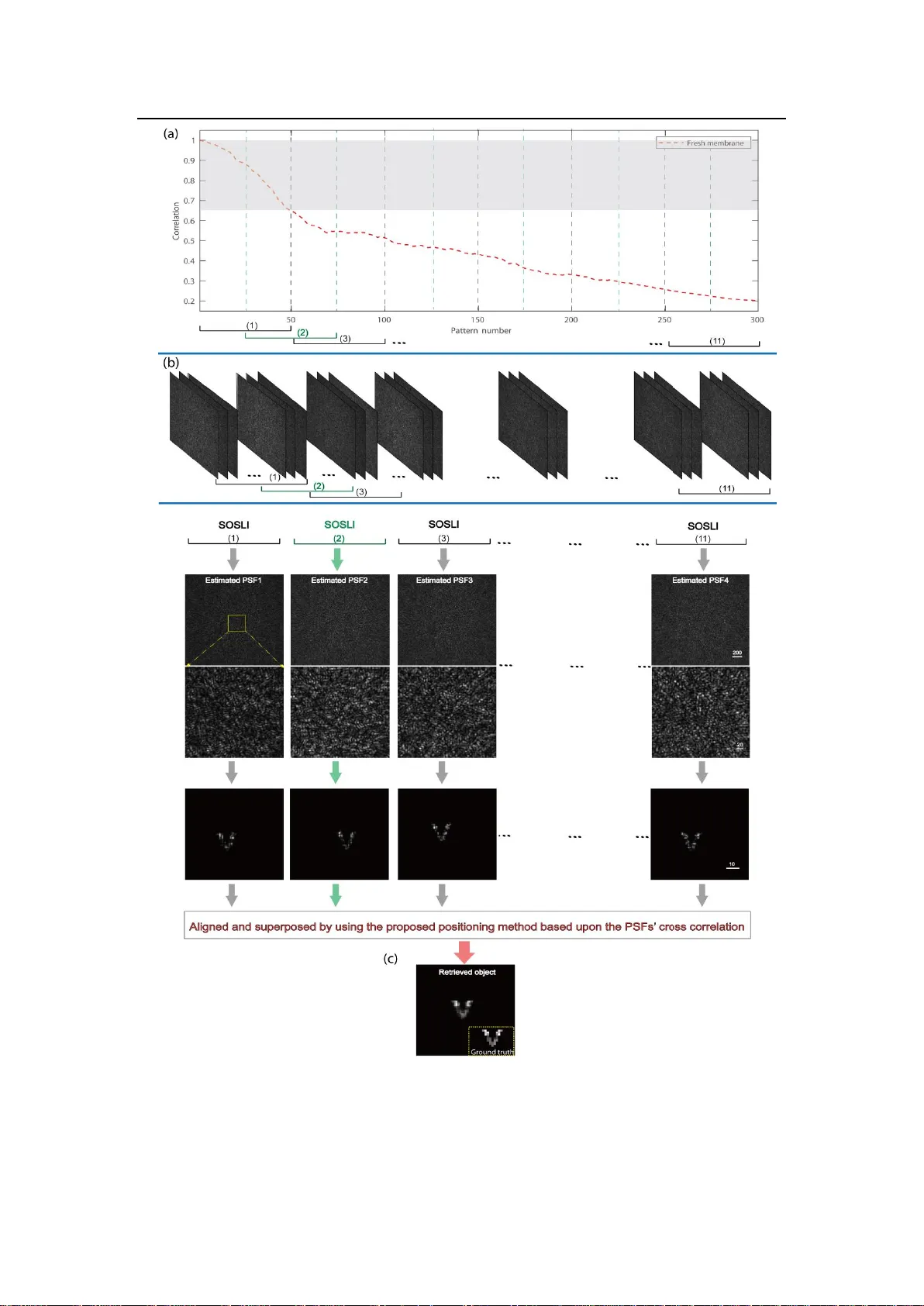

** 본 논문은 ‘Stochastic Optical Scattering Localization Imaging (SOSLI)’이라는 새로운 비침습 초고해상도 영상 기술을 제안한다. 기존 초고해상도 현미경(STED, PALM, STORM 등)은 투명한 시료에만 적용 가능하다는 근본적인 한계가 있었으며, 산란 매질(거친 벽면, 생물 조직 등)을 통과한 빛은 스펙클 패턴을 형성해 물체 정보를 크게 왜곡한다. 저자들은 이러한 스펙클 자체가 물체의 자가상관을 보존한다는 점에 착안해, 다중 블링크 형광체가 생성하는 스펙클 시퀀스를 이용해 물체를 재구성한다. **이론적 배경** 산란 매질이 얇고 메모리 효과 범위 안에 있을 경우, 매질의 점확산함수(PSF)가 이동 불변이며 스펙클 형태를 유지한다. 따라서 물체 \(S_i\)가 산란 매질을 통과하면 스펙클 \(I_i\)가 생성되고, \(I_i\)의 자가상관은 \(S_i\)의 자가상관과 동일하다. 기존 방법은 단일 스펙클의 자가상관을 역위상 회복(phase‑retrieval)으로 복원해 저해상도 이미지를 얻었다. 그러나 카메라 비트 깊이, 광자 수, 잡음 등에 의해 회절 한계에 머물렀다. **SOSLI 원리** 1. **블링크 형광체 준비**: 디지털 마이크로미러 디바이스(DMD)와 마이크로스코프를 이용해 1.34 µm 크기의 간헐적 발광체 배열을 만든다. 2. **스펙클 촬영**: 물체 뒤에 산란 매질(정적 또는 동적)을 배치하고, 카메라로 연속적인 스펙클 프레임을 기록한다. 3. **로컬라이제이션**: 각 프레임에서 스펙클 패턴을 고정밀 로컬라이제이션 알고리즘(예: 2D Gaussian fitting)으로 분석해 개별 형광체의 위치를 나노미터 수준으로 추정한다. 4. **PSF 추정 및 역컨볼루션**: 단일 점광원을 이용해 PSF를 측정하거나, 스펙클 자체에서 추정한다. 추정된 PSF와 로컬라이제이션 결과를 이용해 각 프레임을 역컨볼루션하여 ‘청정’ 초고해상도 이미지 \(S_i^{HR}\)를 만든다. 5. **이미지 합성**: 모든 \(S_i^{HR}\)를 겹쳐 전체 물체의 초고해상도 영상을 재구성한다. **정적 매질 실험** - **설정**: 10 mm 뒤에 유리 디퓨저, 카메라와 1 mm 조리개 사용. - **비교**: (a) 단일 스펙클 → 위상 회복, (b) 침습적 가이드 스타를 이용한 역컨볼루션, (c) SOSLI. - **결과**: SOSLI는 1.34 µm 폭·1.34 µm 간격의 선을 명확히 구분, 회절 한계(≈6.5 µm) 대비 5배 해상도 향상. **동적 매질 실험** - **대상**: 신선한 닭껍질 조직(시간에 따라 PSF가 급격히 변함). - **문제**: 전체 프레임에 동일 PSF 적용 시 이미지가 흐려짐. - **해결 – 적응형 SOSLI**: 전체 300프레임을 50프레임씩 겹치는 11구간으로 나누고, 각 구간마다 별도 PSF를 추정. 구간 간 PSF 상관을 이용해 상대 위치를 정밀히 정렬한 뒤 전체 이미지를 합성. - **성과**: 실제 PSF 상관이 0.2까지 떨어져도, 적응형 방법으로 유효 상관 0.6 이상을 유지, 최종 초고해상도 이미지가 저해상도 대비 크게 개선됨. **장점 및 한계** - **장점** - 비침습적: 가이드 스타, 전방/후방 접근 불필요. - 간단한 장비: 카메라와 광원만 있으면 구현 가능. - 해상도 제한이 이론적으로 없음(희소성 및 광자 수만 제한). - 동적 매질에도 적응형 구간 나눔으로 대응 가능. - **한계** - 메모리 효과 범위 내에서만 적용 가능 → 두꺼운 조직이나 고산란 매질에서는 제한. - 형광체가 충분히 희소하고 블링크 비율이 낮아야 로컬라이제이션 정확도 확보. - 광자 수와 신호‑대‑노이즈 비율이 낮으면 로컬라이제이션 오류 증가. - 실시간 영상 구현을 위해서는 고속 카메라와 빠른 로컬라이제이션 알고리즘이 필요. **결론** SOSLI는 스펙클 상관성, 고정밀 로컬라이제이션, 적응형 PSF 보정을 결합해, 정적·동적 산란 매질을 통과한 물체를 비침습적으로 초고해상도로 관찰할 수 있는 새로운 프레임워크를 제공한다. 이는 기존 초고해상도 현미경이 갖는 투명성 제한을 넘어, 생물 조직, 의료 진단, 비파괴 검사 등 다양한 분야에 적용 가능성을 열어준다. **
