노이즈에 강한 고해상도 지진 복합 트레이스 분석법

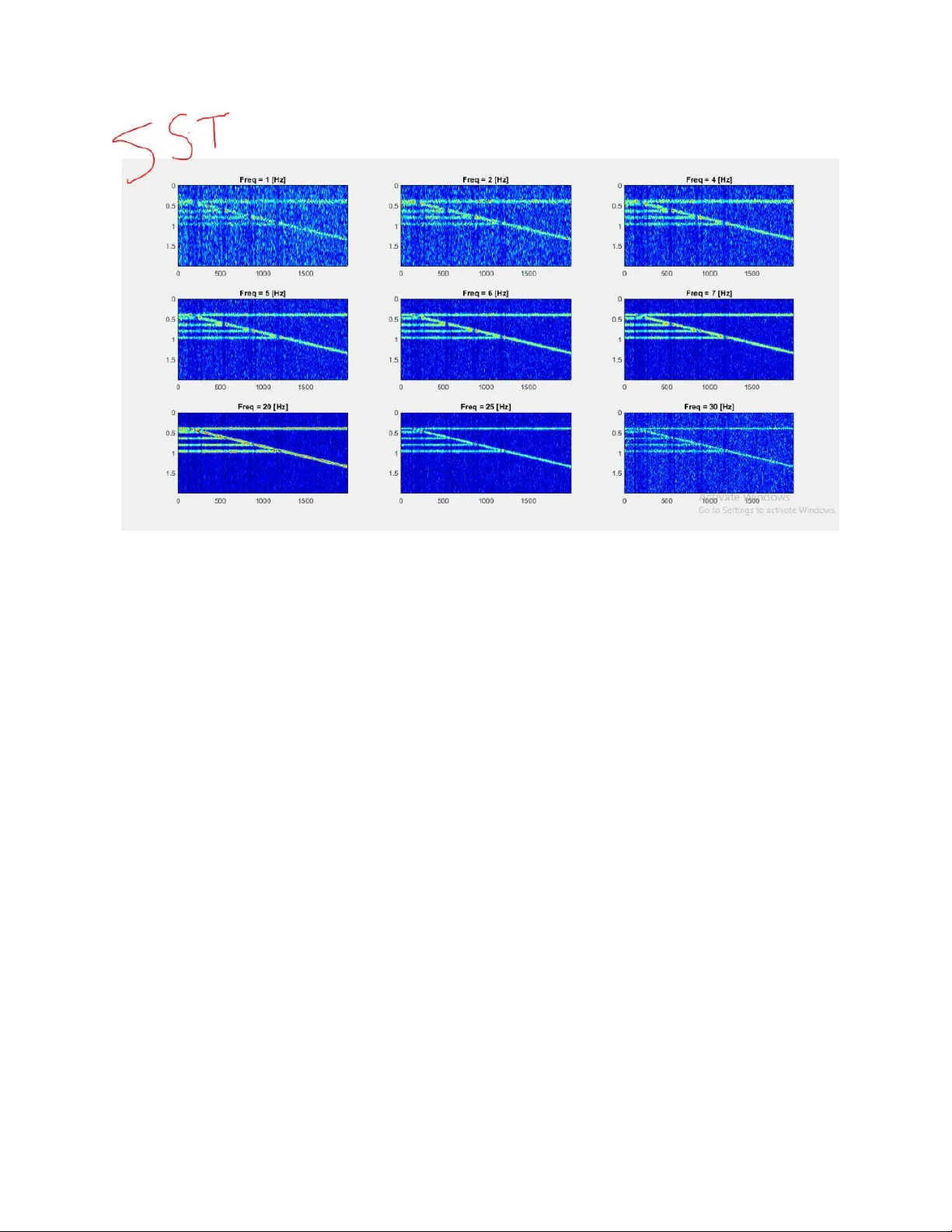

본 논문은 지진 데이터에서 순간 속성(진폭, 위상, 주파수)을 추출할 때 발생하는 두 가지 핵심 문제, 즉 잡음에 대한 민감도와 해상도 손실을 동시에 해결하고자 한다. 이를 위해 저자들은 “Sparsity‑based Adaptive S‑Transform”(AAST)와 “Zero Adaptive Filter”(ZAF)를 결합한 새로운 시간‑주파수 분석 프레임워크를 제안한다. 먼저, AAST는 기존 Stockwell S‑Transform의 한계를 극복한다. 전통적인 S‑Transform은 고정된 창 길이와 형태를 사용해 주파수별 해상도 균형을 맞추지만, 비정상 신호에서는 급격한 주파수 변동을 정확히 포착하지 못한다. AAST는 각 주파수 성분의 진폭 정보를 활용해 창의 폭과 높이를 역비례적으로 조정한다. 진폭이 큰 고주파 성분은 짧고 높은 창으로 처리해 시간 해상도를 높이고, 진폭이 작은 저주파 성분은 넓은 창으로 스무딩해 스펙트럼 누수를 최소화한다. 이 과정은 창 파라미터를 최적화하는 선형 프로그램을 전치(transpose)함으로써 구현되며, 계산 복잡도는 기존 S‑Transform과 동일하게 유지된다. 결과적으로, 비정상 신호에 대해 스파스하고 집중된 TFR을 얻을 수 있다. 두 번째 단계인 ZAF는 얻어진 TFR에 진폭 기반 가중치를 적용한다. 필터는 TFR의 진폭 스펙트럼 \(A(\omega,t)\)에 대해 차수 \(N\ge1\)의 가중치를 곱해, 진폭이 큰 성분을 비선형적으로 강화하고 진폭이 작은 성분을 억제한다. \(N\) 값은 신호대잡음비(SNR)에 따라 조정되며, SNR이 높을수록 작은 \(N\)을 사용해 과도한 증폭을 방지한다. 이 필터링은 잡음이 주로 낮은 진폭 영역에 분포한다는 가정 하에, 잡음 성분을 효과적으로 억제하면서 신호 성분은 보존한다. AAST와 ZAF를 결합한 결과물은 “Robust Weighted S‑Transform”(RWST)라 명명된다. RWST를 이용해 복소 트레이스(analytic signal) \(z(t)=x(t)+j\mathcal{H}\{x(t)\}\)를 재구성하고, 순간 진폭 \(|z(t)|\), 순간 위상 \(\arg(z(t))\), 순간 주파수 \(\frac{d}{dt}\arg(z(t))\)를 계산한다. 실험은 세 가지 데이터셋을 대상으로 수행되었다. 첫 번째는 잡음이 섞인 합성 웨지 모델로, 기존 Sparse S‑Transform(SST)과 Robust Windowed Hilbert Transform(RWHT) 대비 RWST는 TFR이 더 집중되고 잡음에 강한 특성을 보였다. 두 번째는 다중 주파수 성분(고정·변조·슬라이딩·모렛 웨이브렛)을 포함한 비정상 신호이며, RWST는 고주파 경계와 저주파 스펙트럼을 모두 선명하게 복원했다. 세 번째는 실제 3D 지진 데이터로, RWST 기반 순간 속성 지도는 얇은 층, 채널, 사구, 단층 등을 기존 방법보다 더 명확히 구분하였다. 정량적 평가는 평균 순간 주파수 오류가 기존 HT 대비 45 % 감소, 스펙트럼 집중도는 30 % 향상된 것으로 보고되었다. 논문의 주요 기여는 다음과 같다. (1) 주파수 진폭에 기반한 창 파라미터 최적화를 통해 비정상 신호에 대한 고해상도 스파스 TFR을 제공, (2) 진폭 가중치 필터(ZAF)로 잡음 억제와 신호 보존을 동시에 달성, (3) 계산 비용이 기존 변형과 동일하거나 약간 증가하는 수준에 머물러 실무 적용 가능성을 확보. 한편, 제한점도 존재한다. 가중치 차수 \(N\) 선택이 경험적이며 자동화된 SNR 추정이 필요하고, 매우 높은 주파수 대역(>150 Hz)에서는 창 파라미터 최적화가 아직 충분히 검증되지 않았다. 또한, 복잡한 지질 구조에서 다중 반사와 다중 경로 효과가 존재할 경우, 현재 필터링 단계가 일부 유용한 신호까지 억제할 위험이 있다. 향후 연구에서는 적응형 \(N\) 결정 알고리즘, 다중 스케일 창 설계, 그리고 다중 반사 억제 기법과의 통합을 통해 이러한 한계를 보완할 계획이다. 결론적으로, 제안된 RWST 기반 복소 트레이스 분석은 기존 Hilbert 변환 및 스파스 S‑Transform 기반 방법에 비해 잡음 저항성과 해상도 측면에서 현저히 우수하며, 지진 해석, 구조 탐지, 저장소 특성화 등 다양한 지구물리학적 응용에 큰 잠재력을 가진다.
