광섬유 랜턴을 이용한 압축 광학 영상 기술

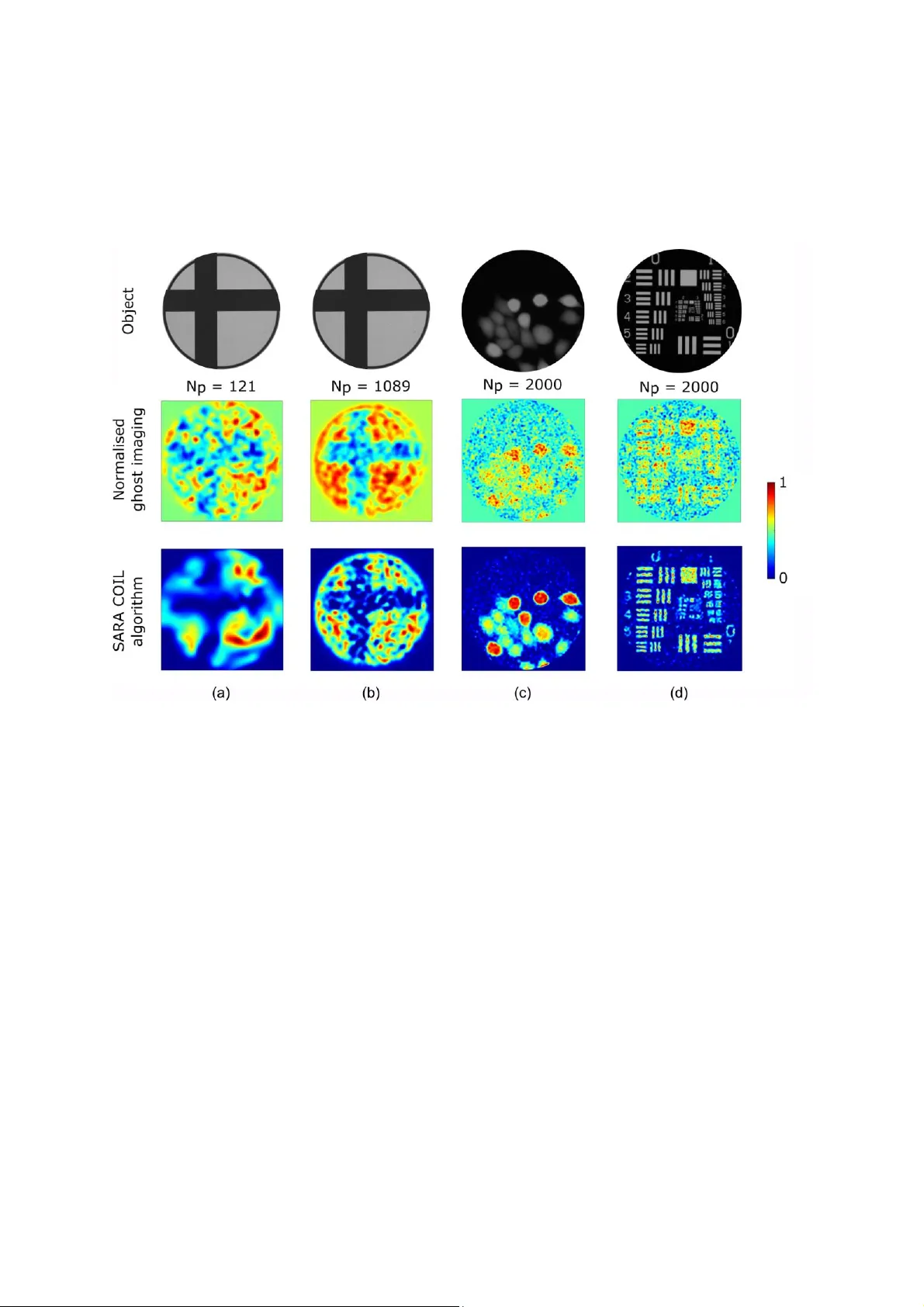

본 연구는 광섬유 기반 마이크로엔도스코피의 해상도 한계를 극복하고자, 다중코어 광섬유(MCF)와 포토닉 랜턴(Photonic Lantern) 구조를 결합한 새로운 영상 플랫폼을 제안한다. 포토닉 랜턴은 MCF의 다수 단일모드 코어를 점진적으로 하나의 다중모드 포트로 전환하는 어드버틱 테이퍼링 공정을 통해 구현된다. 이 구조의 핵심 장점은 각 코어를 개별적으로 구동하면 고유한 다중모드 전광 패턴을 생성한다는 점이며, 코어 간 교차탐이 거의 없으므로 섬유가 굽히거나 움직여도 패턴의 강도 분포는 변하지 않는다. 따라서 인비보(in‑vivo) 환경에서도 안정적인 조명원으로 활용 가능하다. 연구진은 121코어(11 × 11 배열) MCF를 3 m 길이로 제작하고, 랜턴 전이부를 약 4 cm 길이로 테이퍼링하여 다중모드 포트 직경을 35 µm, NA≈0.22로 만들었다. 각 코어에 514 nm 레이저를 순차적으로 주입해 121개의 서로 다른 다중모드 패턴을 얻었다. 이 패턴들을 물체에 투사하고, 물체를 통과·반사한 빛을 단일 픽셀 검출기로 측정한다. 이렇게 얻은 투과량 데이터와 사전에 측정된 패턴 정보를 이용해 물체 영상을 복원하는 것이 본 논문의 핵심 과제이다. 압축 샘플링(compressive sensing) 관점에서, 저자들은 이미지가 여러 웨이브렛 변환 도메인에서 동시에 희소(sparse)하다는 ‘Average Sparsity’ 모델을 채택하였다. 이를 기반으로 ‘SARA‑COIL(Sparsity Averaging Reweighted Analysis for COIL)’이라는 최적화 알고리즘을 개발했으며, Proximal Splitting 기법을 이용해 데이터 적합도와 희소성 사전 정보를 동시에 최소화한다. 기존의 단순 가중합(ghost imaging) 방식에 비해 SARA‑COIL은 해상도와 대비가 크게 향상된다. 실험에서는 간단한 ‘칼날(edge)’, ‘오프센터 십자’, ‘4점’ 물체를 대상으로 121개의 패턴만으로 125 × 125 픽셀 영상을 복원했다. 패턴을 9번 회전(총 1089개)하여 측정량을 늘리면 복원 품질이 눈에 띄게 개선되었으며, 특히 오프센터 십자와 같은 복합 구조가 더 명확히 드러났다. 시뮬레이션에서는 이상적인 다중모드 포트와 2000코어 MCF를 가정해 2000개의 패턴만으로도 1.6 % · 다중모드 코어 직경 수준(≈1 µm) 이하의 해상도를 달성할 수 있음을 예측했다. 또한, 488 nm 파장과 NA≈0.3(또는 0.65) 조건에서는 이론적으로 0.2 µm 이하의 초고해상도도 가능함을 제시했다. 논문의 한계점으로는 실험 중 물체 정렬이 눈으로 수행돼 회전마다 미세한 오프셋이 발생했으며, 이는 재구성에 잡음으로 작용했다. 또한 현재 사용한 121코어 MCF는 패턴 수가 제한적이어서 복잡한 세부 구조를 완전하게 복원하기엔 부족했다. 저자들은 코어 수를 확대하고, 다중 코어를 동시에 구동해 복합 위상·진폭 정보를 얻는 ‘동시 다중코어 구동’ 방식을 도입하면 측정 속도와 해상도를 동시에 향상시킬 수 있다고 제안한다. 특히, 편광 유지 코어와 이중 클래딩 구조를 활용해 NA를 0.6 이상으로 높이면 이론적으로 200 nm 수준의 초고해상도도 기대할 수 있다. 결론적으로, 포토닉 랜턴 기반의 압축 광학 영상(COIL) 시스템은 단일 픽셀 검출기만으로도 다중코어 광섬유를 이용한 고해상도 마이크로엔도스코피를 구현할 수 있음을 입증했다. SARA‑COIL 알고리즘은 기존의 단순 가중합 방식보다 뛰어난 복원 성능을 제공하며, 코어 수와 패턴 회전 등을 통해 영상 품질을 조절할 수 있다. 향후 수천 코어 MCF와 고NA 다중모드 포트를 결합하면, 실시간 인비보 의료 영상, 세포 수준 관찰, 그리고 초고해상도 광학 현미경 등 다양한 응용 분야에 혁신적인 영향을 미칠 것으로 기대된다.
