데이터 기반 전력 변압기 장기 계획을 위한 동적 정격 예측 방법

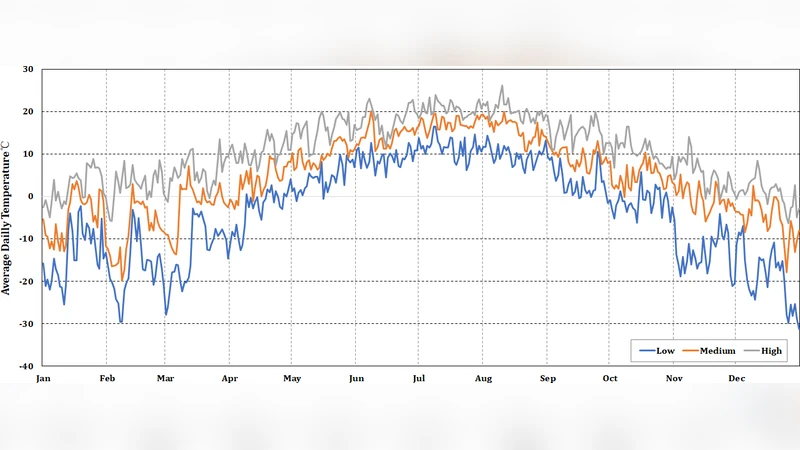

본 논문은 전력 변압기의 장기 계획 정확도 향상을 목표로, 연간 연속 동적 정격을 예측하는 데이터 기반 방법론을 체계적으로 제안하고 그 적용 사례를 제시한다. **문제 제기 및 배경:** 전력 변압기는 전력 시스템의 핵심이자 고가 자산이다. 장기 계획(5-10년) 시 변압기 용량을 결정하는 일반적인 방법은 고정된 이름판 정격(Static Nameplate Rating)을 미래 부하와 비교하는 것이다. 그러나 변압기의 실제 허용 용량은 주변 온도와 부하 패턴에 따라 동적으로 변화한다. 특히 IEEE C57.91-2011 표준은 절연 열화가 부하와 온도의 함수임을 명시하며, 적절한 조건에서는 이름판 정격을 초과하여 안전하게 운전할 수 있음을 시사한다. 기존 동적 정격 연구는 실시간 모니터링 데이터를 기반으로 수시간에서 수일 단위의 운영 최적화에 주력해 왔으나, 데이터가 존재하지 않는 미래를 다루는 장기 계획 분야에는 적용되지 못했다. **제안 방법론의 개요:** 그림 1의 플로우차트와 같이 제안 방법은 총 5단계로 구성된다. 1. **장기 연간 온도 프로파일링:** 계획 지역의 과거 5년간 시간별 온도 데이터를 분석하여, 고온/중온/저온 시나리오에 해당하는 대표적인 365일 온도 프로파일을 구성한다. 각 시나리오별로 과거 5년 중 해당 일의 최고/중간/최저 평균 일온을 보인 날의 24시간 데이터를 선택하여 연결한다. 2. **유사 역사일 탐색:** 1단계에서 생성된 각 미래(프로파일) 일에 대해, 과거 5년 데이터에서 유사한 5개의 역사일을 찾는다. 유사성 판단 기준은 온도 특성(일 최고/평균/최저 온도)과 달력 특성(근무일/휴일 구분, '연중 일자'를 사인 함수로 변환)이다. 정규화된 유클리드 거리 계산을 통해 가장 가까운 5일을 선정한다. 3. **부하 구성 기반 확률적 클러스터링:** 기존 변압기들의 역사일 부하 데이터로부터 '변압기 부하 구성' 벡터(R: 주거용 부하 비율, C: 상업용 부하 비율)를 계산한다. 미래 변압기의 예측 부하 구성(R_f, C_f)과 기존 변압기들의 부하 구성 데이터셋을 **가우시안 혼합 모델(GMM)** 로 분석한다. GMM은 미래 변압기가 각 기존 변압기 클러스터에 속할 확률(멤버십 확률)을 제공한다. **실루엣 분석**을 통해 최적의 클러스터 수 K를 결정한다. 4. **미래 변압기 부하 형태 프로파일 구성:** 2단계에서 찾은 5개의 유사 역사일 각각에 대해, 해당 일의 기존 변압기들의 24시간 정규화 부하 곡선을 가져온다. 3단계에서 도출된 멤버십 확률을 가중치로 사용하여, 이 5일의 부하 곡선을 가중 평균함으로써 미래 변압기의 해당 프로파일 일에 대한 정규화된 24시간 부하 형태 프로파일을 생성한다. 5. **동적 정격 결정:** 1단계에서 생성된 24시간 온도 프로파일과 4단계에서 생성된 정규화 부하 프로파일을 **IEEE C57.91-2011 표준의 변압기 열 노화 모델**에 입력한다. 이 모델은 시간 단위로 '등가 노화'를 계산한다. 부하 프로파일을 비례적으로 스케일 업(증가)시키면서 모델을 실행하고, 가속 열화(등가 노화율 > 1)가 시작되는 임계점을 찾는다. 이때의 부하 스케일링 계수에 기반 부하를 곱하여 해당 일의 최대 허용 용량, 즉 '동적 정격'을 결정한다. **적용 사례 및 검증:** 캐나다 서부의 한 실제 유틸리티 계획 지역에 본 방법론을 적용한 결과를 제시한다. 고/중/저 온도 시나리오별로 365일에 걸친 연속 동적 정격 프로파일이 생성되었으며, 이는 기존의 단일 정적 정격 값보다 훨씬 세분화된 정보를 제공한다. 또한, 미래 부하 구성 예측(R_f, C_f)이 변할 때 동적 정격 프로파일이 어떻게 민감하게 반응하는지 분석하여, 부하 구성 예측의 중요성을 부각시킨다. **결론 및 의의:** 본 논문이 제안한 방법론은 미래의 불확실한 부하와 온도 조건 하에서 변압기의 실제 용량 한계를 예측할 수 있는 체계적인 프레임워크를 제공한다. 이를 통해 유틸리티는 보다 정확한 변압기 용량 계획을 수립할 수 있어, 지나치게 보수적인 설계로 인한 과도한 자본 투자 또는 용량 부족으로 인한 신뢰성 저하 위험을 완화할 수 있다. 데이터 기반 의사결정과 공학적 표준의 융합은 스마트 그리드 자산 관리에 있어 중요한 진전을 의미한다.
