FPGA 기반 전력망 연계 인버터의 주파수·위상 동기화 기술

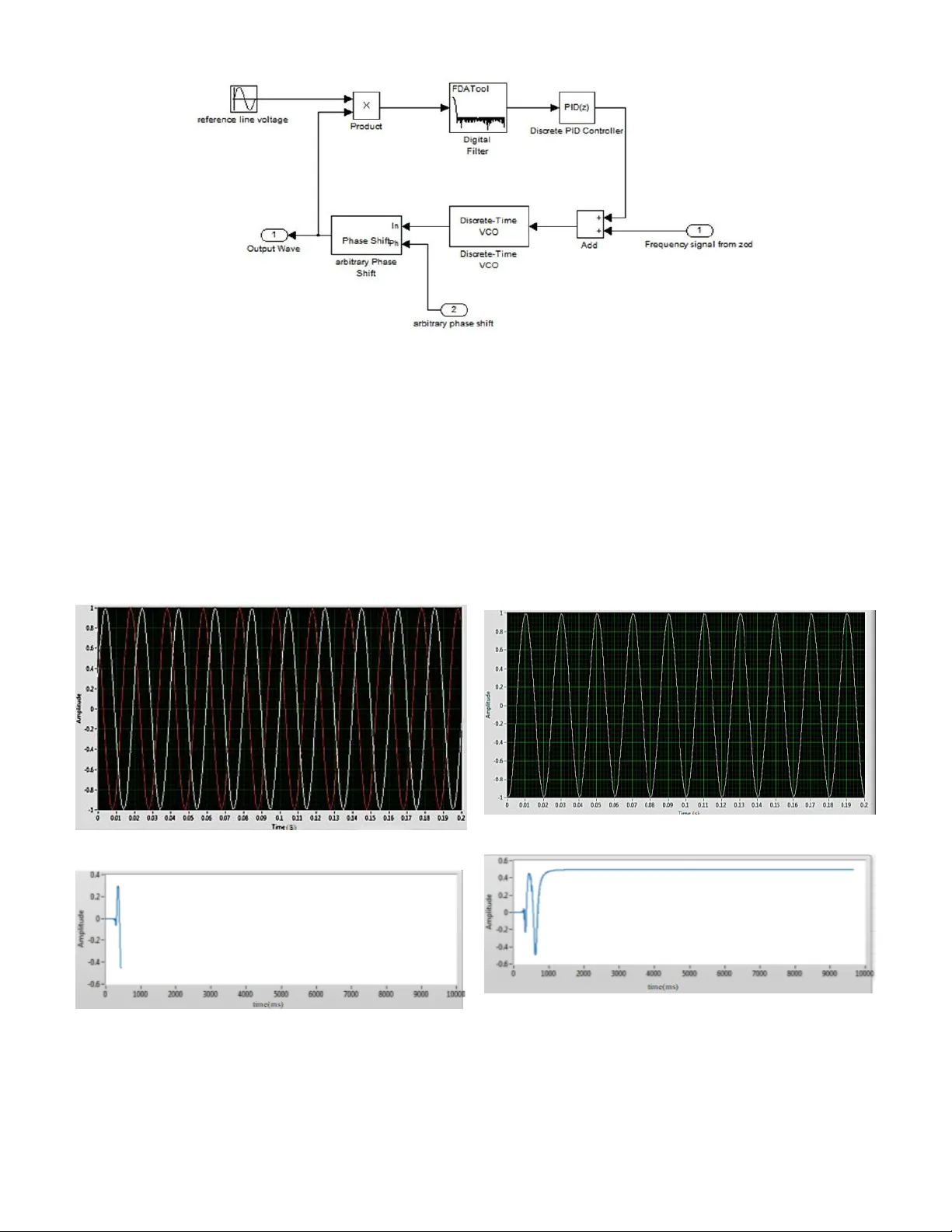

본 논문은 태양광 발전 시스템을 전력망에 안전하게 연결하기 위한 핵심 기술인 주파수와 위상의 실시간 동기화 방법을 제시한다. 전체 흐름은 다음과 같다. 먼저, 기존 그리드 연계 인버터 설계에서 발생하는 주파수·위상 불일치 문제를 해결하기 위해, 디지털 제어 기반의 새로운 알고리즘을 고안한다. 주파수 매칭을 위해 제로 크로싱 검출(ZCD) 방식을 사용하지만, 잡음에 취약한 기존 방식의 한계를 극복하고자 히스테리시스 레벨을 도입한다. 구체적으로, 전압이 음에서 양으로 상승할 때만 제로 크로싱을 인정하고, 검출 후 양 히스테리시스 레벨을 초과한 뒤 다시 음 히스테리시스 레벨 이하로 떨어지는 두 단계 검증을 거쳐야만 실제 제로 크로싱으로 판단한다. 이 과정은 FPGA 내부에서 간단한 비교 연산으로 구현되며, 잡음에 의한 오탐지를 최소화한다. 검출된 두 개의 제로 크로싱 간 시간 차이를 이용해 입력 전압의 주파수를 계산하고, 동일 주파수의 SPWM 신호를 생성해 H‑브리지 인버터를 구동한다. 위상 매칭은 디지털 PLL(DPLL) 구조를 채택한다. 전통적인 아날로그 PLL은 VCO와 복잡한 아날로그 회로가 필요하지만, 본 연구에서는 NCO(수치 제어 발진기)를 사용해 디지털 방식으로 구현한다. 입력(그리드) 전압과 출력(인버터) 전압을 ADC를 통해 FPGA에 전달하고, 두 신호를 곱한 뒤 저역통과 디지털 필터를 적용해 DC 성분(오차 신호)을 추출한다. 이 오차 신호는 PID 제어기에 입력되어, PID 출력이 ZCD에서 얻은 주파수 측정값에 가산된다. 결과적으로 NCO의 제어 입력은 주파수와 위상 정보를 동시에 반영하게 되며, 시스템은 실시간으로 두 파라미터를 조정한다. PID 파라미터는 목표값 0.5(정규화)로 설정되어, 위상 차이가 0이 되도록 빠르게 수렴한다. 하드웨어 구현은 다음과 같다. 태양광 패널에서 얻은 DC 전압은 DC‑DC 컨버터를 거쳐 전압 레벨을 조정하고, H‑브리지 인버터에 공급된다. 인버터는 FPGA가 생성한 SPWM 신호에 따라 스위칭되며, 출력은 LC 필터를 통과해 고조파가 억제된 근사 사인파 형태가 된다. FPGA는 NI의 General Purpose Inverter Controller(GPIC) 보드에 탑재되어, ADC 입력, ZCD, PLL, PID, NCO 등 모든 제어 로직을 실행한다. 시뮬레이션 단계에서는 LabVIEW와 Multisim을 이용해 다양한 잡음 레벨에서 ZCD와 PLL의 성능을 검증하였다. 실험 단계에서는 함수 발생기로 만든 35 ~ 65 Hz 범위의 사인파를 기준 전압으로 사용하고, 실제 인버터 출력 전압을 오실로스코프로 측정하였다. 주파수 매칭 결과는 50 Hz와 42.88 Hz에서 각각 0.01 Hz 단위까지 정확히 일치했으며, 최대 정착 시간은 두 사이클(50 Hz 기준 40 ms)으로 보고되었다. 위상 매칭 실험에서는 초기 위상 차이가 존재하는 상태에서 1 초 이내에 오차 신호가 0.5에 수렴했으며, 이후 지속적인 위상 추적이 가능함을 확인하였다. 또한, 인버터 출력 전압은 그리드 전압보다 약간 높은 전압을 유지하도록 설계되어, 전력 흐름이 안정적으로 전력망으로 전달될 수 있다. 결론적으로, 본 연구는 FPGA 기반의 ZCD와 간소화된 디지털 PLL을 결합해, 잡음에 강인하고 빠른 수렴 특성을 가진 주파수·위상 동기화 시스템을 구현하였다. 제안된 방법은 비교적 적은 하드웨어 자원으로 구현 가능하며, 실시간 제어 요구가 높은 그리드 연계 인버터에 적용하기에 적합하다. 다만, 실험 장비의 해상도 제한으로 0.01 Hz 이하 정밀도와 위상 오차를 정량적으로 평가하지 못했으며, 고조파 억제와 전력 품질에 대한 심층 분석이 부족하다. 향후 연구에서는 고조파 분석, 전압·전류 왜곡 측정, 대규모 전력망과의 장시간 동기화 테스트, 그리고 FPGA 외에 저전력 마이크로컨트롤러 기반 구현 등을 통해 시스템의 확장성과 상용화를 모색할 필요가 있다.
