전력 흐름 해의 분포 패턴과 가짜 해의 존재

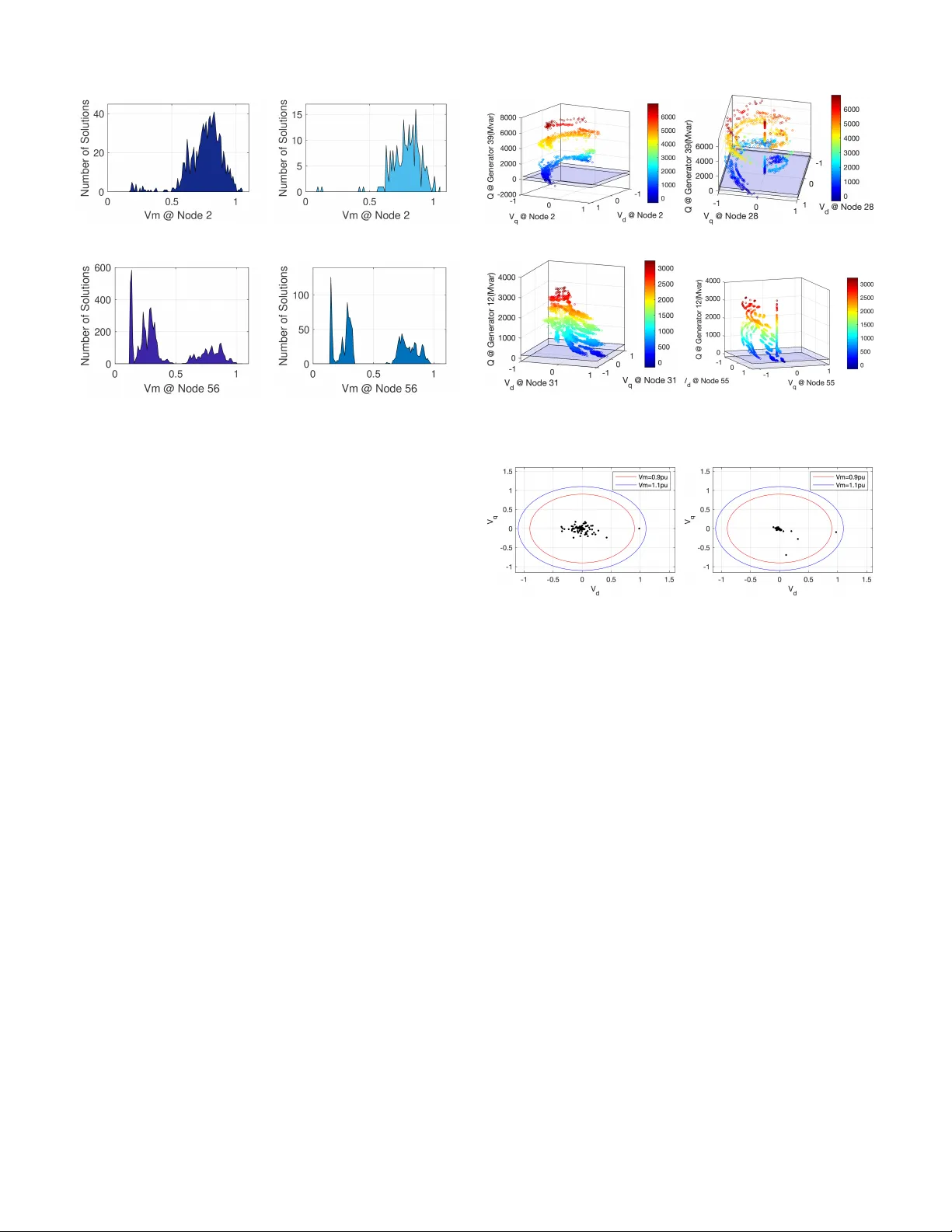

** 본 논문은 전력 시스템의 부하 수준 변화가 전력 흐름 방정식의 해 구조에 미치는 영향을 정량적으로 분석하고, 다중 해 탐색을 위한 최신 수치 기법인 전자기학적 연속법(HEBC)을 적용하여 실제 전력망 모델에 대한 방대한 해 집합을 구축하였다. 연구는 크게 네 부분으로 구성된다. 첫 번째 부분에서는 전력 흐름 방정식이 다중 해를 가질 수 있다는 이론적 배경을 소개하고, 기존 연구가 14버스까지의 시스템에서만 전부 해를 찾을 수 있었던 한계를 지적한다. 최근 제안된 HEBC 방법은 복소수 해석을 기반으로 연속적인 파라미터 추적을 수행함으로써, 57버스 규모까지도 모든 가능한 해를 계산할 수 있음을 보인다. 저자는 이 방법을 Case14, Case30, Case39, Case57 네 가지 표준 테스트 시스템에 적용하였다. 두 번째 부분에서는 “단락(short‑circuit) 해”라는 새로운 해 유형을 발견한다. 이 해는 전력 주입 모델(Pi+ jQi = Vi·Ii*)을 만족하지만, 전류 흐름이 0이 아닌 상태에서 전압이 0이 되는 특수한 경우이며, 따라서 Kirchhoff 전류법칙을 위배한다. 이러한 해는 전압이 0에 수렴하는 ‘그라운드’ 상태와 동등하게 해석될 수 있다. 저자는 전압이 0이면서 전류가 비제로인 버스가 최소 하나 존재하는 경우에만 이러한 해가 나타난다고 규정한다. 실험 결과, 부하가 가벼울수록(예: 10 % 부하) 단락 해의 수가 급증한다. Case30에서는 6 849개의 단락 해가 관찰되었으며, 이는 전체 해의 상당 부분을 차지한다. 반면 부하가 증가하면 전압‑전류 곡선이 PV 분기와 교차할 여지가 줄어들어 단락 해는 사라진다. 세 번째 부분에서는 전체 해의 수와 부하 수준 간의 관계를 정량화한다. 부하가 증가함에 따라 해의 총 개수는 급격히 감소한다. 예를 들어, Case30의 10 % 부하에서는 25 686개의 해가 존재하지만, 90 % 부하에서는 두 개(고전압·저전압)만 남는다. 이는 전압 붕괴 직전의 고전압·저전압 해가 시스템 안정성에 핵심적인 역할을 함을 시사한다. 또한, 저자는 전압 해를 복소 평면에 투사하여 패턴을 시각화한다. 각 버스는 몇 개의 특수한 전압 패턴(예: 고정 반경 원형, 특정 클러스터)으로 그룹화될 수 있다. 인접 버스가 동일한 패턴을 공유하는 경향이 있지만, 반드시 토폴로지와 일치하지는 않는다. 이러한 패턴은 부하 수준이 변해도 지속적으로 나타나며, 전압 크기 분포를 0~1.1 p.u. 구간으로 나누어 히스토그램을 만든 결과, 확률 질량 함수는 부하에 크게 의존하지 않는다. 네 번째 부분에서는 공학적 제한을 적용한 실제 운영 가능한 해의 수를 조사한다. 버스 전압 한계(예: 0.95~1.05 p.u.)와 발전기 무효 전력 한계(예: ±0.5 p.u.)를 모두 만족하는 해는 전체 해 중 극히 소수이다. Case39의 10 % 부하에서는 1 280개의 해 중 오직 1개만이 모든 제한을 충족했으며, Case57의 70 % 부하에서는 6 786개 중 23개만이 제한을 만족한다. 3‑차원 시각화에서는 해들이 무효 전력 축(z축) 방향으로 나선형 표면에 배열되는 현상이 관찰되었다. 또한, 최소 전압이 0.9 p.u. 이상인 해는 대부분 하나뿐이며, 다중 고전압 해가 존재하는 경우는 특수한 네트워크 구조에 한정된다. 마지막으로, 저자는 모든 해 집합을 IEEE DataPort(doi:10.21227/24bh-hj72)와 개인 웹사이트에 공개함으로써, 전력 흐름 방정식의 기하학적 구조 연구, 다중 해 탐색 알고리즘 개발, 정적·동적 안정성 분석 등에 활용 가능한 벤치마크 데이터를 제공한다. 이 데이터는 향후 전력 시스템의 복잡한 비선형 특성을 이해하고, 새로운 해석 및 제어 기법을 검증하는 데 중요한 역할을 할 것으로 기대된다. **
