리짓 표면 마이크 배열을 위한 FEM 기반 광대역 빔포밍 모델링

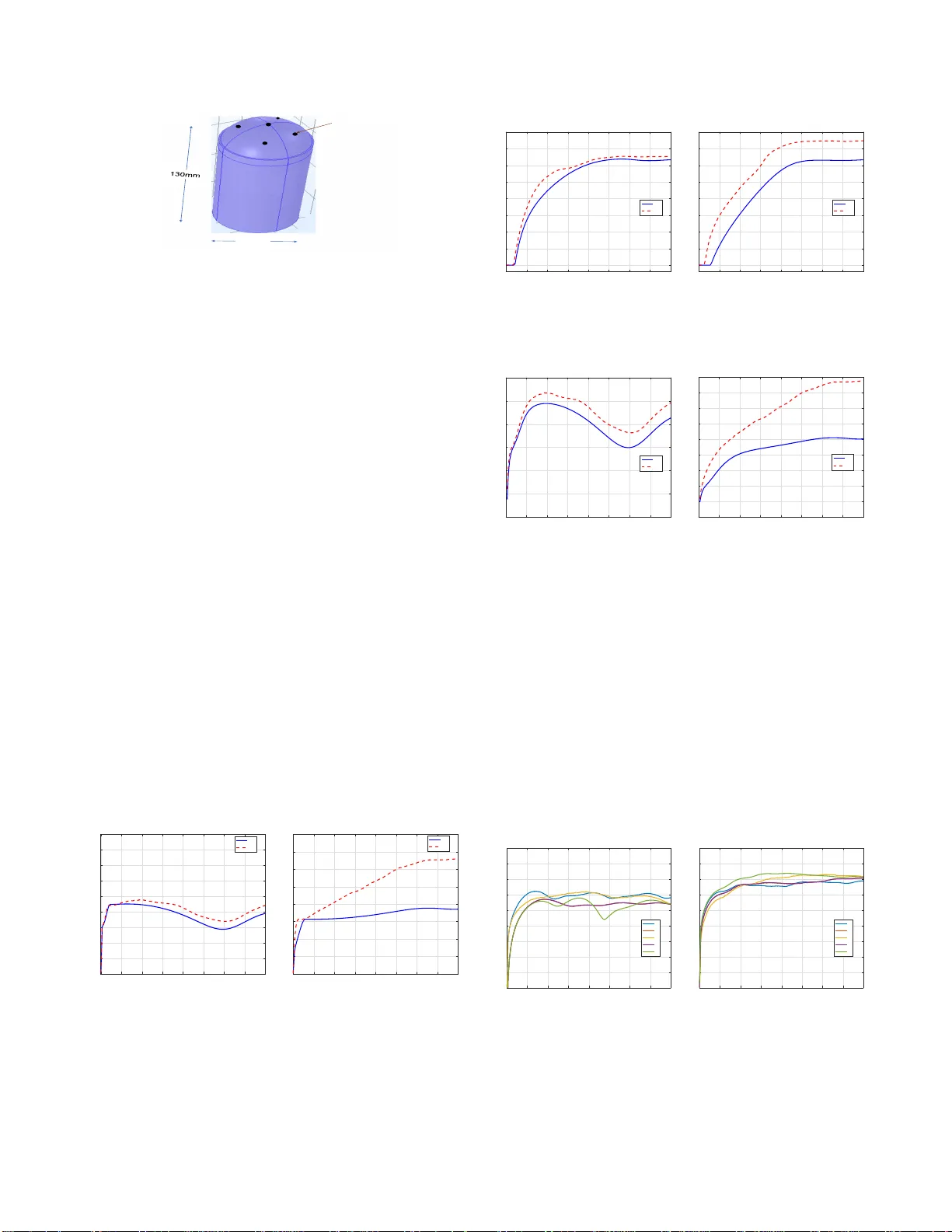

본 논문은 마이크 배열이 강체 표면에 장착된 상황에서 기존의 자유장(free‑field) 전파 모델이 갖는 근본적인 한계를 지적하고, 이를 보완하기 위한 새로운 시뮬레이션 기반 프레임워크를 제안한다. 서론에서는 스마트폰·스마트 스피커와 같은 소비자 전자기기에서 광대역 빔포밍이 필수적인 역할을 수행하고 있음을 강조하며, 80 Hz ~ 8 kHz의 넓은 주파수 대역에서 일관된 성능을 유지해야 하는 어려움을 설명한다. 기존의 필터‑앤‑섬(F&S) 설계는 주로 평면파 기반 자유장 모델을 사용해 스테어링 벡터와 잡음 공분산 행렬을 정의했지만, 이는 디바이스 표면에 의한 산란 파를 무시한다는 근본적인 결함을 가지고 있다. 특히, 고주파에서 표면의 회절·반사가 스테어링 벡터의 위상과 진폭을 크게 왜곡시켜 빔포머의 배열 이득과 화이트 노이즈 이득을 저하시킨다. 이를 해결하기 위해 저자들은 헬름홀츠 방정식을 직접 풀어 전체 파장(입사 + 산란)을 계산하는 유한요소법(FEM) 기반 모델을 구축한다. FEM 모델링 과정은 다음과 같다. 첫째, 디바이스 표면을 ‘소리 경도 경계(sound‑hard boundary)’로 설정해 완전 반사 조건을 부여한다. 둘째, 외부 경계는 매치드 임피던스 혹은 완전 매치 레이어(PML)를 적용해 비반사(open) 조건을 구현한다. 셋째, 배경 파동은 평면파(또는 필요 시 구면파) 형태로 지정하고, 이를 Helmholtz 방정식에 삽입해 전체 압력 p_t = p_i + p_s를 구한다. 마이크는 점 수신기로 모델링하거나, 실제 마이크 면적이 파장보다 작을 경우 면적 적분을 통해 압력을 평가한다. COMSOL Multiphysics의 음향 모듈을 이용해 다양한 주파수와 입사각에 대해 압력 분포를 시뮬레이션하고, 각 마이크 위치에서의 복합 압력을 스테어링 벡터 v(ω,Θ)로 추출한다. 스테어링 벡터와 잡음 공분산 행렬 Ψ를 확보한 뒤, 논문은 MVDR 빔포머에 두 가지 제약을 추가한 convex 최적화 문제를 정의한다. 첫 번째는 무왜곡(distortionless) 제약 w^H v(ω,Θ_LD)=1이며, 두 번째는 화이트 노이즈 이득(WNG) 제약 |w^H v(ω,Θ_LD)|^2 / (w^H w) ≥ γ (γ = –25 dB)이다. 이 최적화는 CVX와 같은 솔버를 이용해 각 주파수·각도에 대해 가중치 w를 계산한다. 실험 설정은 원통형 바디에 구면형 상단을 결합한 형태이며, 5개의 마이크가 각각 (±30 mm, 0 mm, –3 mm)와 중심(0,0,0) 위치에 배치된다. 이 구조는 해석적 해가 존재하지 않아 FEM이 필수적이다. 저자는 자유장 기반 스테어링 벡터(v_FF)와 FEM 기반 전체장 스테어링 벡터(v_TF)를 각각 사용해 MVDR 빔포머를 설계하고, 두 경우에 대해 배열 이득(AG), 화이트 노이즈 이득(WNG), 마이크 채널 용량(MACC) 세 가지 메트릭을 주파수(0 ~ 8 kHz)와 입사각(θ=90°, 30°)에 따라 비교한다. 결과는 다음과 같다. 자유장 모델은 특히 30° 입사각에서 위상 오차와 진폭 감소가 심해 AG가 3 ~ 5 dB 감소하고, WNG가 –10 dB 이하로 급락한다. 반면 FEM 기반 모델은 산란 파를 정확히 반영해 위상 보정과 진폭 보정을 수행, 동일 조건에서 AG가 평균 2 ~ 4 dB, WNG가 3 ~ 5 dB, MACC가 0.2 ~ 0.5 bit/Hz 향상된다. 또한, 시뮬레이션 결과와 실제 측정값(anechoic chamber) 사이의 차이는 위상에서는 선형 오프셋 정도이며, 진폭에서는 0.5 dB 이내로 매우 근접한다. 이는 FEM 모델이 실험적 측정 없이도 높은 정확도를 제공함을 의미한다. 논문은 이러한 FEM 기반 접근법이 다음과 같은 장점을 가진다고 주장한다. (1) 디바이스 형상이 복잡하거나 비정형인 경우에도 적용 가능해 설계 자유도가 크게 확대된다. (2) 실험실 측정 비용과 시간을 절감하면서도 실제 환경과 동일한 정확도를 확보한다. (3) MVDR뿐 아니라 LCMV, 다항식 빔포머 등 스테어링 벡터에 의존하는 모든 광대역 빔포밍 기법에 일반화할 수 있다. (4) 강체 표면에 부착된 마이크 배열의 실제 성능을 정확히 예측함으로써, 제품 단계에서의 설계 최적화와 품질 보증에 크게 기여한다. 결론적으로, 본 연구는 자유장 근사의 한계를 명확히 규명하고, FEM을 활용한 전체장 모델링이 광대역 빔포밍 설계에 필수적인 도구임을 실증하였다. 향후 연구에서는 실시간 FEM 기반 파라미터 추정, 온도·습도 등 환경 변수에 대한 민감도 분석, 그리고 머신러닝과 결합한 빠른 스테어링 벡터 예측 모델 개발 등을 제시한다. 이러한 확장은 차세대 스마트 스피커·폰에서 고품질 음성 인식·통화 품질을 구현하는 데 핵심적인 역할을 할 것으로 기대된다.
