EOS 스캐너의 3D·2D 기하학: 저선량 스탠딩 방사선 촬영의 원리와 활용

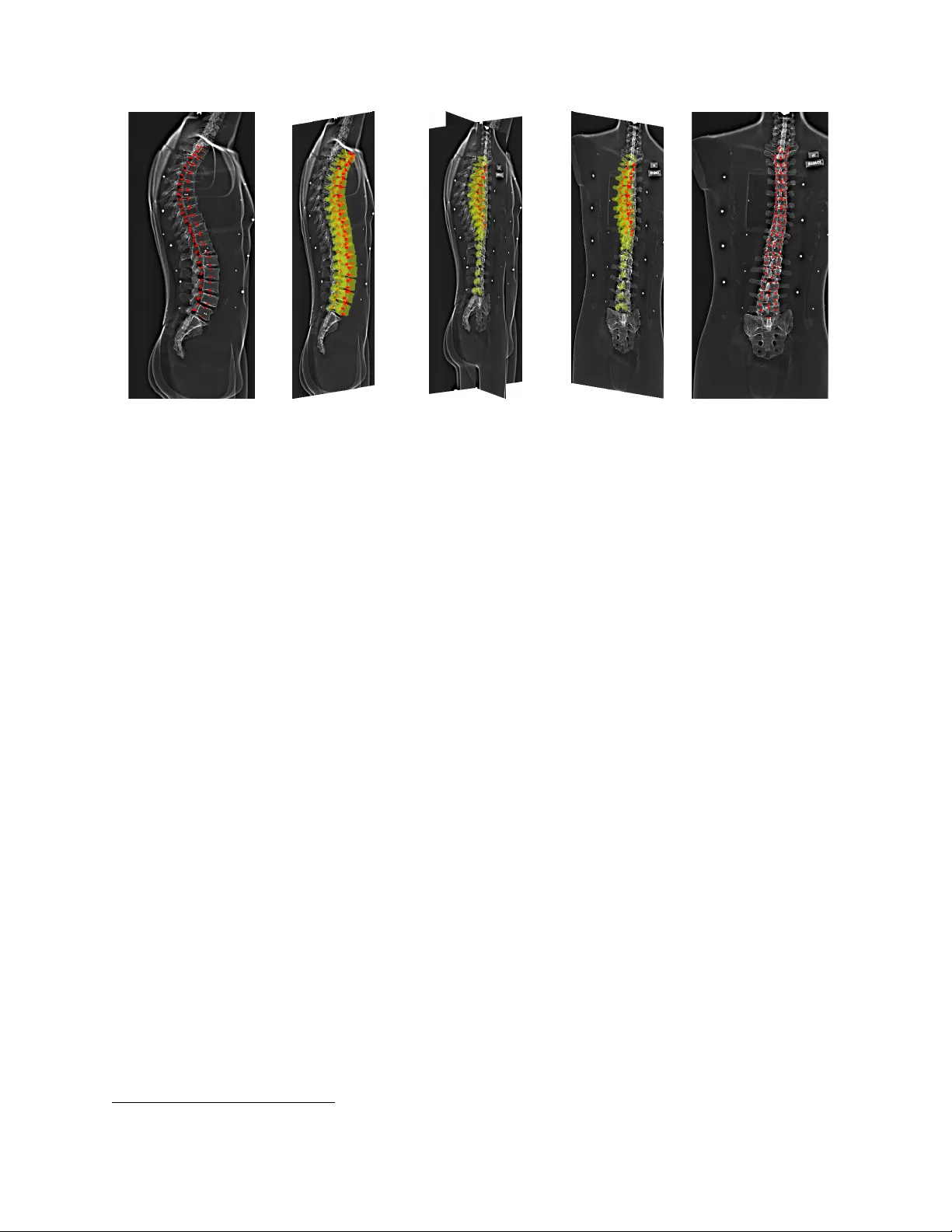

본 논문은 저선량 전신 방사선 촬영 장비인 EOS® 스캐너의 구조와 기하학적 특성을 체계적으로 분석한다. 먼저 장비의 하드웨어 구성을 소개한다. EOS는 두 개의 X‑ray 발생기와 각각에 대응하는 디텍터가 직교하도록 설치된 ‘슬롯 스캐너’ 형태이며, 가니트가 이동하면서 정면(PA)과 측면(LA) 영상을 동시에 획득한다. 이때 발생기와 디텍터는 고정된 상대 위치를 유지하고, 각 이미지의 행은 가니트 이동 방향에 수직이다. 가장 중요한 점은 정면 이미지의 특정 행이 측면 이미지의 동일 행과 정확히 대응한다는 것으로, 이는 에피폴라 라인이 행 자체가 되는 특수한 기하학적 관계를 만든다. 다음으로 투영 모델을 수식화한다. 저자는 전통적인 핀홀 카메라 모델을 변형해, X‑ray 소스와 이소센터 사이의 거리(f_f, f_l), 픽셀 피치(λ_x, λ_y, λ_z), 그리고 이미지 중심 좌표(C_f/2, C_l/2)를 명시적으로 포함한다. 정면 영상의 수직 픽셀 좌표 v_f는 점 P의 Z 좌표와 소스 높이 z₀의 차이를 λ_z 로 나눈 값이며, 수평 좌표 u_f는 P_y와 P_x를 이용한 비선형 변환을 통해 계산된다(식 3). 측면 영상도 동일한 방식으로 정의되며, 좌표계의 부호 선택은 방사선 표준(이미지는 뒤에서 보는 관점)과 일치하도록 설계된다. 복원 단계에서는 두 영상에서 얻은 픽셀 좌표를 각각 X‑ray 소스와 디텍터를 잇는 직선(역투영 라인)으로 변환하고, 정면 라인과 측면 라인의 교차점을 찾아 3D 좌표를 복원한다. 식 (5)–(7)에서 제시된 대수적 해법은 행 번호가 일치하지 않을 경우 평균을 취해 Z 좌표를 보정함으로써 실제 촬영 시 발생할 수 있는 작은 정렬 오차를 보완한다. 논문은 실제 장비 파라미터를 상세히 제시한다. 예를 들어, 정면 발생기‑디텍터 거리 d_f=1300 mm, 이소센터까지 거리 f_f=987 mm, 측면 f_l=918 mm, 픽셀 피치 λ≈0.179 mm 등이다. 이러한 파라미터는 다른 연구자가 동일 모델을 시뮬레이션하거나 실험에 적용할 수 있게 한다. 실험 부분에서는 두 가지 사례를 제시한다. 첫 번째는 임상 CT 데이터를 이용해 합성 방사선 영상을 생성한 것으로, 표준 디지털 방사선(DR) 모델과 EOS 기하학 모델을 비교한다. EOS 모델은 팬형 빔 특성으로 인해 이미지 폭이 이소센터에서 실제 스케일을 유지하고, 멀리 있는 구조는 확대·왜곡이 발생한다는 점을 확인한다. 두 번째는 척추 모델에 6개의 식별 가능한 랜드마크를 수동으로 라벨링하고, 앞서 제시한 복원 알고리즘을 적용해 3D 포인트를 재구성한 사례이다. 재구성된 포인트를 기반으로 6자유도(translation, rotation) 변환을 적용해 정밀한 척추 메쉬를 정합함으로써, 스테레오 방사선이 실제 임상에서 3D 해부학적 분석에 어떻게 활용될 수 있는지를 보여준다. 결론적으로, EOS® 스캐너는 하드웨어 수준에서 이미 캘리브레이션된 스테레오 방사선 시스템이며, 그 기하학적 모델을 명확히 수식화함으로써 3D→2D 투영 및 2D→3D 복원을 정확히 수행할 수 있다. 이는 서 있는 자세에서 척추, 무릎 등 하체 구조를 저선량으로 정밀하게 평가할 수 있는 강력한 도구가 된다. 논문의 수식과 파라미터 집합은 향후 연구자들이 EOS 기반 3D 재구성 알고리즘을 개발하거나 임상 워크플로우에 통합하는 데 중요한 기반 자료가 될 것이다.
