중복 센싱으로 초고해상도 구현

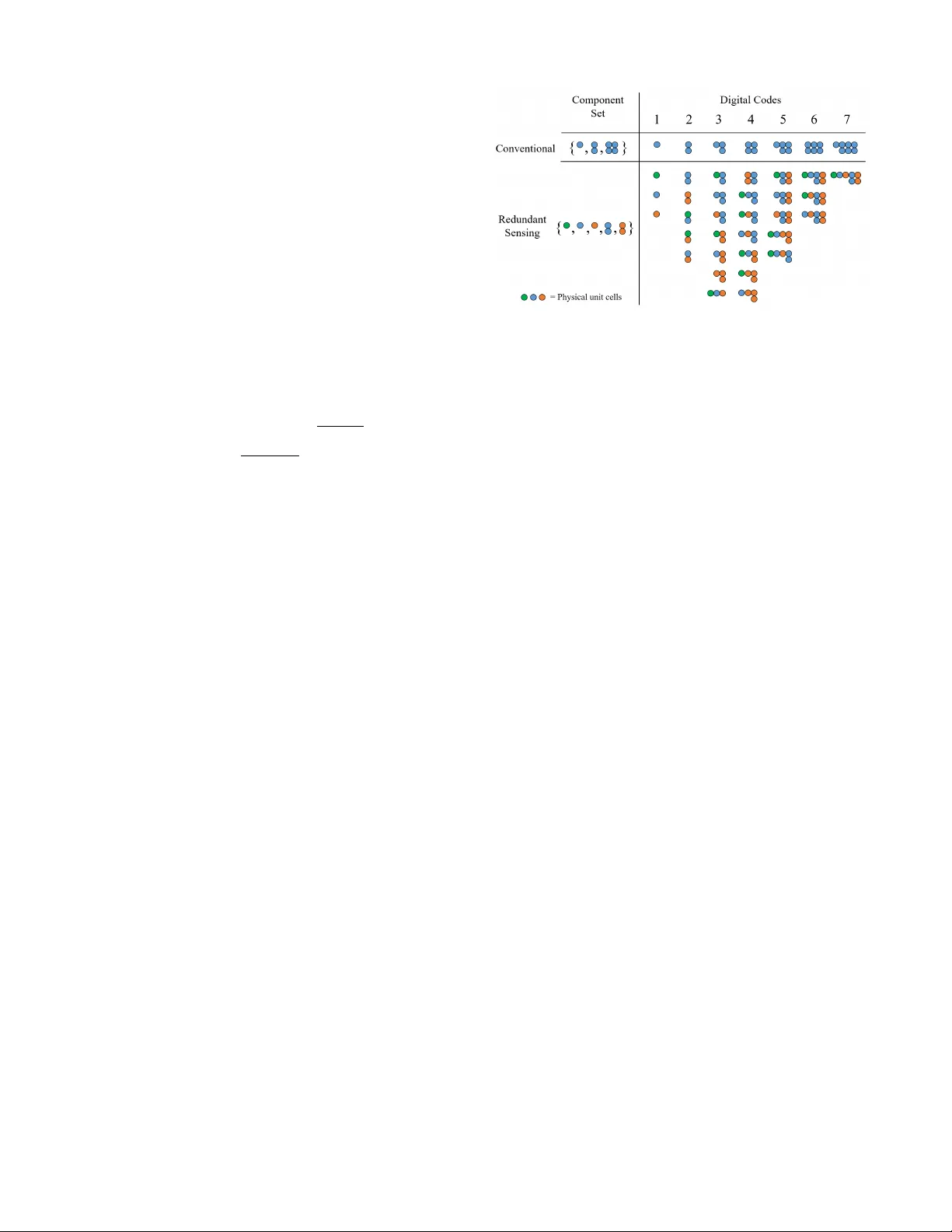

본 논문은 아날로그‑디지털(ADC) 및 디지털‑아날로그(DAC) 변환기의 정밀도를 제한하는 두 가지 주요 요인, 즉 시스템 구조에 내재된 양자화 오류(QE)와 제조 공정에서 발생하는 랜덤 불일치 오류(ME)를 재조명한다. 전통적인 설계에서는 ME를 최소화하는 것이 목표였으나, 저자는 이를 오히려 활용해 초고해상도(SR)를 구현하는 새로운 접근법을 제시한다. 먼저, 양자화 과정을 수학적으로 정의하고, N₀‑bit 양자화기가 2ᴺ⁰개의 레퍼런스 θ₀…θ₂ᴺ⁰⁻¹ 로 구간을 나누어 디지털 코드 d에 매핑되는 방식을 설명한다. 이때 Shannon 엔트로피 Hₙ₀는 레퍼런스가 균등하게 배치될 때 최대 N₀에 도달한다. 그러나 실제 회로에서는 각 유닛 셀(예: 캐패시터, 저항, 트랜지스터)의 매개변수가 가우시안 분포를 따르는 ME에 의해 편차가 발생하고, 이는 엔트로피 감소와 정밀도 저하를 초래한다. 이에 대한 해결책으로 ‘중복 센싱(RS)’ 개념을 도입한다. RS는 동일한 물리적 자원을 사용하면서도 여러 개의 서로 다른 구성(configuration)을 통해 동일한 디지털 코드를 구현할 수 있게 하는 설계 프레임워크이다. RS는 두 가지 핵심 속성을 갖는다. 첫째, ‘표현 중복성(RPR)’은 하나의 코드가 여러 조합에 의해 생성될 수 있음을 의미한다. 둘째, ‘얽힌 중복성(ETR)’은 이러한 조합들이 완전히 독립적이지 않고 부분적으로 상관관계를 가지도록 설계함으로써, 중복성을 확보하면서도 자원 과다 사용을 방지한다. RS 구조에서 가장 중요한 현상은 ‘코드 확산(code diffusion)’이다. ME가 존재하면 각 부품의 실제 가중치가 명목값 주변에서 확산되며, 동일한 명목값을 갖는 여러 조합이 생성하는 레퍼런스가 이산적인 Θₙ₀ 집합을 넘어 연속적인 샘플 공간에 퍼진다. 시뮬레이션 결과, 불일치 비율 σₘ이 0%일 때 레퍼런스는 Dirac 델타 형태로 Θₙ₀에만 존재하지만, σₘ가 5~10% 수준으로 증가하면 PDF가 각 레퍼런스 주변으로 넓어져 인접 샘플 영역까지 침투한다. 이때 레퍼런스 집합 Φ가 고해상도 레퍼런스 집합 Θₙₖ (Nₖ = N₀ + K) 를 충분히 커버하면, 기존 2ᴺ⁰개의 레벨을 초과하는 유효 해상도를 얻을 수 있다. 코드 확산을 효과적으로 활용하기 위해서는 부품을 어떻게 그룹화하느냐가 핵심이다. 전통적인 이진 가중치(BW) 방식은 각 비트에 2ⁱ개의 유닛 셀을 할당해 2ᴺ⁰개의 레퍼런스만을 생성한다. ‘반분할(half‑split, HS)’ 방식은 유닛 셀을 두 개의 서브‑배열로 나누어 중복성을 높였지만, 레퍼런스가 중앙에 집중돼 양 끝 영역에서 SR 효과가 제한적이다. 저자는 이를 개선한 ‘균등(UN)’ 그룹화 방식을 제안한다. UN 방식은 여러 서브‑배열을 로그 스케일로 나누어 작은 가중치와 큰 가중치를 고르게 배치함으로써 Φ가 전체 샘플 공간에 고르게 퍼지게 만든다. 시뮬레이션 결과, UN 구조는 HS 구조에 비해 평균 엔트로피가 더 높고 표준편차가 낮아, 목표 해상도 Nₖ에 대한 최적 조합을 찾을 확률이 크게 증가한다. 수학적으로 SR을 달성하기 위한 조건은 |Φ| > |Θₙₖ|, 즉 부품 수 n이 목표 비트 수 Nₖ보다 커야 함을 의미한다. 10‑bit ADC(2¹⁰‑1 유닛 셀)에서 UN 구조를 적용하면, σₘ≈10%일 때 3~4비트(8~16배) 정도의 추가 해상도를 얻을 수 있다. 이는 기존 설계에서 1비트 향상을 위해 면적·전력을 4배 늘려야 하는 상황과 비교해 획기적인 효율성을 제공한다. 마지막으로 저자는 실제 적용 가능성을 논의한다. 저전력 바이오센서, 휴대용 의료 기기, 초소형 이미지 센서 등 자원(면적·전력·메모리) 제약이 큰 시스템에서 RS‑SR 기법은 비용‑정밀도 트레이드오프를 크게 개선할 수 있다. 또한, 설계 복잡도는 부품 그룹화 알고리즘과 최적 조합 탐색에 국한되며, 하드웨어 구현은 기존 ADC/DAC 회로와 유사한 구조를 유지하면서도 추가적인 디지털 제어 로직만으로 구현 가능하다. 향후 연구에서는 실리콘 레벨에서의 실험 검증, 온‑칩 보정 알고리즘, 그리고 다중 채널 시스템에 대한 확장성을 다룰 필요가 있다.
