전기기기 설계를 위한 범용 컴퓨터‑지원 설계툴

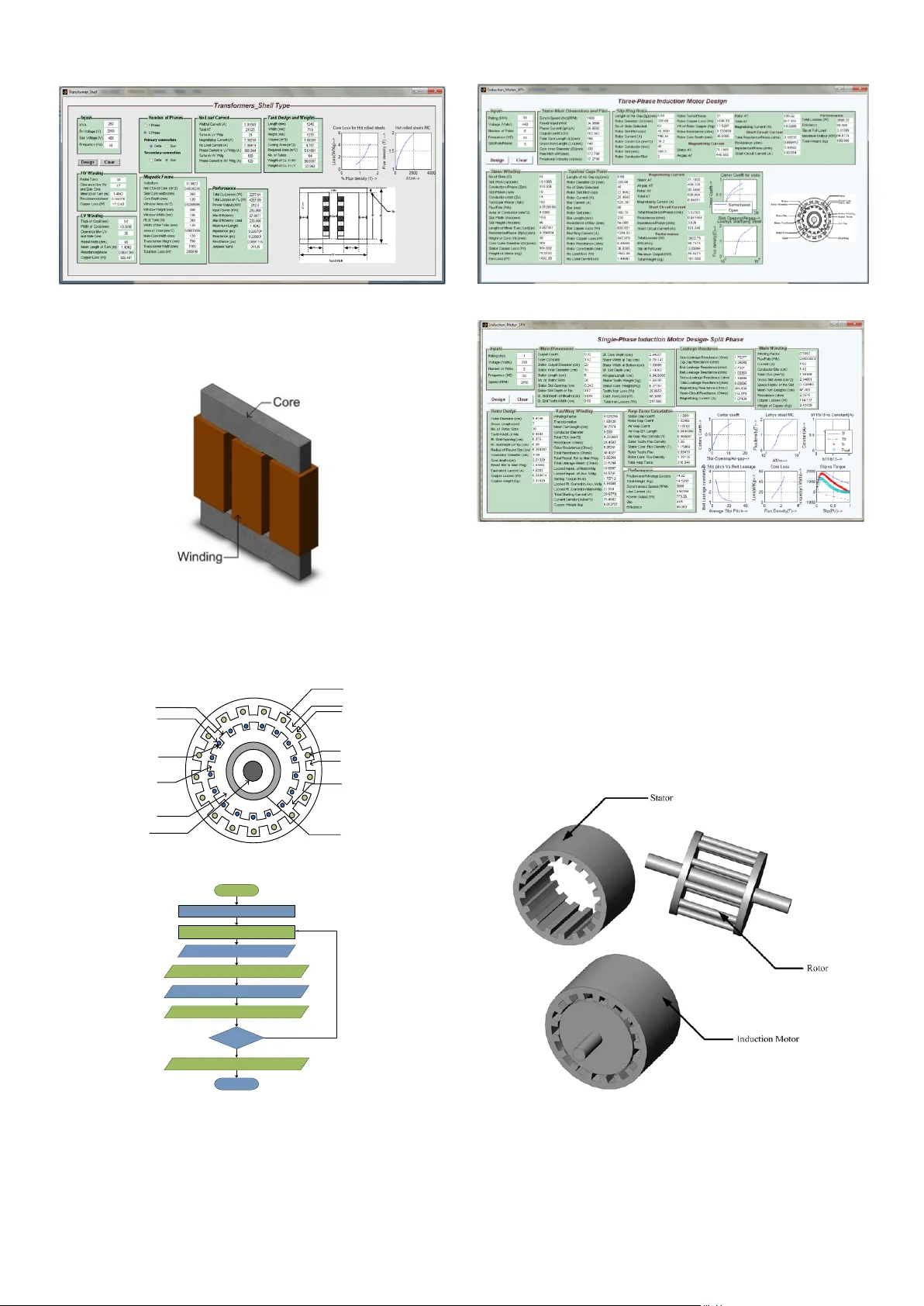

** 본 논문은 전기기기의 설계 과정을 자동화하고 사용자의 부담을 경감시키기 위해 ‘Universal Computer Aided Design for Electrical Machines’라는 범용 CAD 툴을 개발하였다. 서론에서는 전기기기 설계가 복잡하고 비용·성능·수명 사이의 트레이드오프를 고려해야 함을 강조하고, 기존 연구(전기기기 설계, 릴럭턴스 모터 설계 등)를 검토한다. II. 설계 툴 섹션에서는 분석‑합성 방법을 적용한다. 직류·교류·변압기 등은 합성 방식으로 초기 치수를 추정하고, SRM은 분석 방식으로 인덕턴스 프로파일을 계산한다. GUI는 라디오 버튼을 통해 기계 종류를 선택하고, 각 기계별 전압·전류·속도·극수·외형 치수 등 입력값을 받는다. 또한, 재료의 B‑H 곡선을 그래프 형태로 제공하여 자기 특성을 시각화한다. III. 기계 설계 흐름도는 ‘입력 → 주요 치수 정의 → 목표 출력계수 달성 여부 확인 → 파라미터 조정 → 와인딩·코어 설계 → 성능 분석 → CAD 출력’ 순으로 구성된다. 출력계수 C₀ = P/(D²·L·N)와 자기·전기 부하(Bₐᵥ, Aₐᵥ) 식을 이용해 초기 설계값을 산출한다. IV. 결과 섹션에서는 각 기계별 설계 과정을 상세히 제시한다. 1) 변압기: 코어형·쉘형 두 종류를 설계하고, 코어 재질·권선 수·상수 등을 GUI에서 선택한다. 설계 흐름도와 결과 화면(코어 형상, 권선 배치 등)을 제시한다. 2) 유도 전동기: 삼상·단상 모델을 각각 구현하였다. 슬립이 토크에 미치는 영향을 그래프화하여, 슬립 증가 시 토크가 급격히 상승하고 일정 수준을 넘어가면 감소하는 특성을 보여준다. 설계 흐름도와 GUI 결과 화면을 제공한다. 3) 동기 전동기: 돌출극형과 원형 회전자형을 구분하여 설계한다. 필드 와인딩 깊이, 코어 손실·플럭스 밀도, 카터 계수, 개방 회로 특성 등을 그래프로 표시한다. 포화 현상이 고전류 구간에서 나타나는 것을 확인한다. 4) 직류 전동기: 극수, 전압·전류·속도 등 입력값을 바탕으로 전자기 설계와 커뮤테이터·브러시 설계를 수행한다. 흐름도와 GUI 결과 화면을 통해 전기·자기 부하를 확인한다. 5) 스위치드 릴럭턴스 모터(SRM): 기계 사양(P₀, Nᵣ, Iₚ, V)과 설계 출력(외경, 회전축 높이, 토크 등)을 입력하고, 평균 토크가 요구 토크를 만족할 때까지 스테이터·로터 폴 아크, 공극 길이 등을 조정한다. 인덕턴스 프로파일(정렬·비정렬 인덕턴스, 중간 위치 인덕턴스)과 각 플럭스 경로의 자속 밀도·자기 저항을 그래프로 제공한다. 각 설계 단계에서 ‘성능 평가’를 수행하고, 목표값에 도달하지 못하면 파라미터를 재조정하도록 설계 흐름이 반복된다. V. 결론에서는 툴이 성공적으로 구축되었으며, SRM 설계는 해석적 방법과 사이클 적분법으로 검증되었음을 언급한다. 그러나 비용, 재료 선택, 인력, 온도 상승 등 실용적인 제약을 반영하지 않아 최적 설계라기보다는 초기 설계 단계에 적합한 도구임을 인정한다. VI. 감사의 글과 참고문헌(스위치드 릴럭턴스 모터, 전기기기 설계, CAD 설계 등)으로 논문을 마무리한다. **
